Тройники

Тройники ВЧШГ для разветвления трубопровода

Тройник — фасонная часть, которая разделяет один поток на два или, наоборот, собирает два потока в один. В напорных системах водоснабжения и канализации это самый частотный элемент после прямых труб: любое ответвление от магистрали, подключение абонента, отвод на пожарный гидрант или сбросной клапан выполняется именно через тройник.

В каталоге «Электромеханики» — тройники из высокопрочного чугуна с шаровидным графитом (ВЧШГ) диаметром от DN 50 до DN 1200. Производство — по ГОСТ 5525-88, материал отвечает требованиям ISO 2531.

ТР, ТФ, ТРФ: три типа — три способа врезки

Различие между сериями — в типе соединения каждого из трёх концов тройника. Правильный выбор определяет, сколько монтажных стыков останется на объекте и какой инструмент потребуется бригаде.

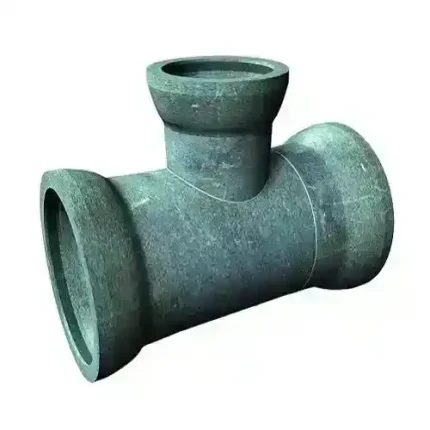

ТР — тройник раструбный

Все три конца — раструбы под трубу. Магистраль заходит в два соосных раструба, ответвление — в перпендикулярный. Стыковка через уплотнительное кольцо, без сварки и фланцевого крепежа.

Применение: прокладка новой линии с ответвлением, когда вся трасса собирается из раструбных труб ВЧШГ под соединения Tyton, RJ или RJS.

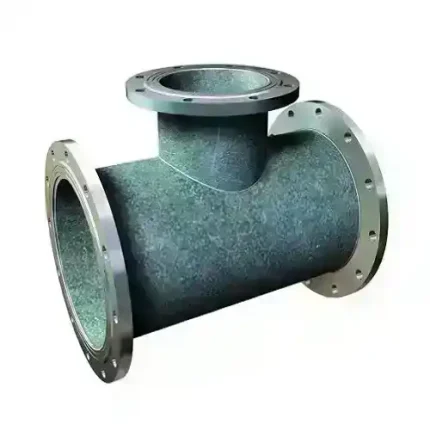

ТФ — тройник фланцевый

Все три конца — фланцы с отверстиями под болтовое соединение. Ответная часть — фланец задвижки, затвора или трубы ВЧШГ с фланцевым концом.

Применение: врезка в существующую линию с фланцевой арматурой. Удобен при реконструкции — не требует разбора соседних стыков.

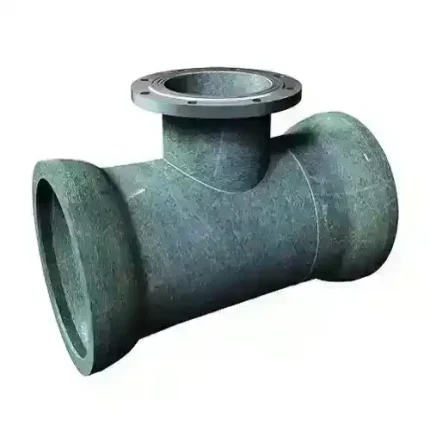

ТРФ — тройник раструб-фланец

Комбинированная конструкция: два соосных конца — раструбы под трубу, перпендикулярный отвод — фланец. Самое ходовое решение для подключения задвижки или пожарного гидранта к раструбной магистрали.

Применение: магистраль на раструбах Tyton/RJ с фланцевым отводом на запорную арматуру.

Тройник с пожарной подставкой ППТФ

Отдельный подвид — тройник фланцевый с пожарной подставкой. От стандартного ТФ отличается наличием дополнительного фланцевого отвода меньшего диаметра, ориентированного вертикально вверх. Этот отвод — посадочное место для пожарного гидранта.

Конструкция решает две задачи одновременно: сохраняет сквозной проход магистрали и даёт готовый узел подключения гидранта без дополнительных переходов и патрубков.

Keulahutte: немецкое литьё

Тройники Keulahütte GmbH (Германия) — продукт с заводским контролем геометрии каждого раструба и фланца. Допуски на внутренний диаметр раструба — до 0,5 мм. Это прямо влияет на плотность посадки уплотнительного кольца и, как следствие, на герметичность стыка под давлением.

В линейке Keulahutte, поставляемой «Электромеханикой»:

• Раструбный тройник — магистраль и отвод под раструбное соединение;
• Фланцевый тройник — все три конца под болтовой фланец;
• Тройник раструб-фланец — соосные раструбы, отвод на фланце.

Каждое изделие проходит гидроиспытания на заводе давлением, превышающим номинальное рабочее в 2,5 раза.

Защитные покрытия

Стандартная пара покрытий для тройников ВЧШГ в каталоге:

• Внутреннее ЦПП (цементно-песчаное покрытие) — слой 4–6 мм по всей внутренней поверхности, включая раструбы. Предотвращает контакт чугуна с водой, исключает коррозию и зарастание проходного сечения. Срок службы ЦПП в питьевой воде — от 50 лет.
• Наружное цинк-лаковое — металлизированный цинк (не менее 130 г/м²) плюс финишный слой битумного или акрилового лака. Защищает корпус от почвенной коррозии и блуждающих токов.

Под заказ доступно исполнение с эпоксидным покрытием внутренней поверхности — для агрессивных сред с pH ниже 6 или выше 9.

ГОСТ 5525-88: что регламентирует

Тройники ВЧШГ изготавливаются по ГОСТ 5525-88 «Части соединительные чугунные для трубопроводов». Стандарт фиксирует:

• Присоединительные размеры раструбов и фланцев под каждый DN;
• Допустимые отклонения по длине, толщине стенки и углам;
• Требования к гидравлическим испытаниям;
• Маркировку — на корпусе каждого тройника отлиты: товарный знак завода, диаметр прохода, тип соединения и номер плавки.

Соответствие ГОСТ 5525-88 гарантирует, что тройник от любого производителя из каталога состыкуется с трубами ВЧШГ по ISO 2531 без переходников и подгонки.

Подобрать тройник под проект — звоните +7 (495) 636-29-88 или отправляйте спецификацию на почту. Инженеры «Электромеханики» проверят совместимость типов соединений и рассчитают комплект поставки.
