Патрубки

Патрубки ВЧШГ для стыковки труб и подключения арматуры

Патрубок — короткий отрезок трубы с разнотипными концами. В трубопроводах из высокопрочного чугуна он решает одну задачу: состыковать элементы, которые напрямую не соединяются. Например, раструбную трубу и фланцевую задвижку. Или гладкий конец стальной трубы и чугунный раструб.

Без патрубка на таких переходах пришлось бы городить сварные переходники, теряя время и герметичность. Патрубок же ставится за один монтажный приём: с одной стороны — раструб с резиновым уплотнением, с другой — фланец под болты либо гладкий конец под приварку или обжимную муфту.

В каталоге «Электромеханики» — патрубки из ВЧШГ с внутренним цементно-песчаным покрытием. DN от 50 до 1000 мм, под соединения Tyton, RJ и RJS.

Типы патрубков и их маркировка

Маркировка патрубка строится по схеме «тип соединения со стороны А — тип соединения со стороны Б». Четыре основных исполнения закрывают практически любую задачу на стройплощадке:

ПФ (патрубок фланцевый). Фланец с обеих сторон. Применяется для стыковки трубы с задвижкой, затвором, клапаном, счётчиком или для включения фланцевой арматуры в разрыв линии. Фланцы — стальные, приварные, под болтовое соединение с паронитовой или резиновой прокладкой. Рабочее давление — до 1,6 МПа.

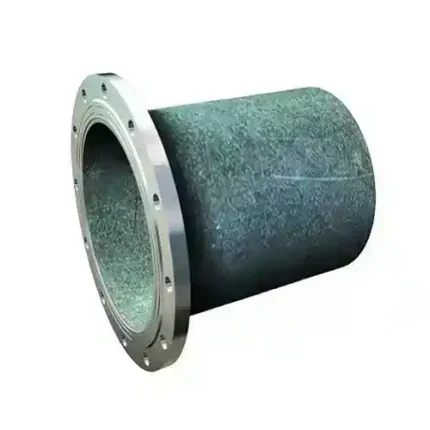

ПФГ (фланец-гладкий конец). С одной стороны — фланец, с другой — гладкий конец трубы. Ключевое исполнение для ситуации «задвижка + раструбная чугунная труба»: фланцем патрубок крепится к арматуре, а гладкий конец входит в раструб трубы через уплотнительное кольцо Tyton или RJ. Тот же патрубок работает на переходе «ВЧШГ → сталь»: гладкий конец приваривается к стальной трубе или обжимается муфтой.

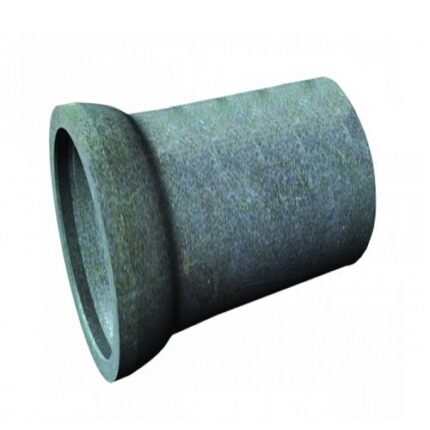

ПРГ (раструб-гладкий конец). Раструб с одной стороны, гладкий конец с другой. Используется, когда нужно продлить трубопровод или заменить повреждённый участок: гладкий конец входит в раструб существующей трубы, а собственный раструб патрубка принимает следующую трубу. Монтаж без сварки, на резиновых уплотнениях.

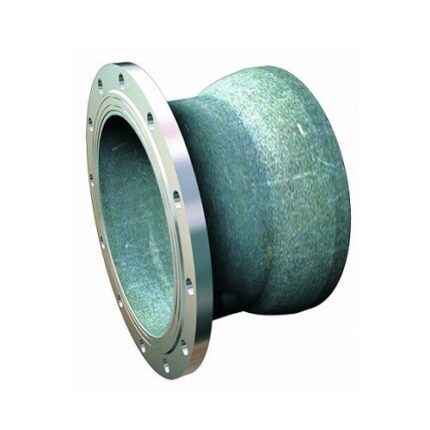

ПФР (фланец-раструб). Комбинация для подключения фланцевой арматуры к раструбной системе с противоположной стороны. Фланцем — к задвижке или затвору, раструбом — к следующей трубе. Сокращает количество переходников в узлах с арматурой.

Длины патрубков — стандартные (350 мм, 500 мм, 1200 мм), но под заказ изготавливаются до 2000 мм и более. При заказе достаточно указать DN, тип соединения и требуемую длину.

Зачем нужен патрубок фланец-гладкий конец (ПФГ)

Самый частый узел на водопроводах и напорной канализации выглядит так: раструбная чугунная труба → задвижка → раструбная труба. У трубы — гладкий конец под уплотнительное кольцо. У задвижки — фланец под болты. Напрямую не состыковать.

ПФГ решает этот узел двумя движениями: гладкий конец патрубка входит в раструб трубы на кольце Tyton/RJ, а фланец садится на ответный фланец задвижки через прокладку. Никакой сварки, никаких переходных колец. При демонтаже задвижки патрубок остаётся на месте — открутили болты, сняли арматуру, поставили новую.

В варианте «чугун → сталь» ПФГ работает иначе: гладкий конец приваривается к стальной трубе либо фиксируется обжимной муфтой Hawle Synoflex или RACI-GRIP. Получаем герметичный переход между материалами без потери проходного сечения.

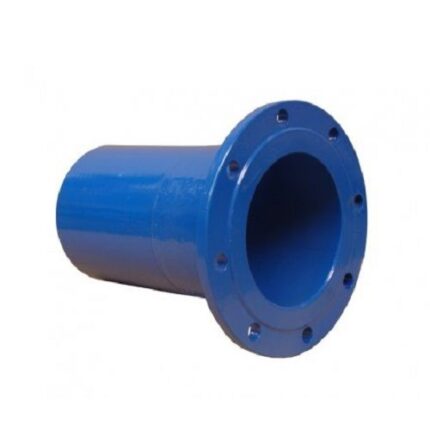

Патрубки Keulahutte — немецкое литьё

Keulahütte GmbH — немецкий литейный завод с историей больше 250 лет. Патрубки этого бренда изготавливаются методом статического литья в песчаные формы, что даёт плотную однородную структуру металла без раковин и пористости — критично для деталей под давлением.

Чем Keulahutte отличается от рядового сварного патрубка:

• Точность геометрии: размеры раструба и фланца выдерживаются в пределах допусков ISO 2531 без доработки.
• Чугун марки GGG-40 (аналог ВЧ40): предел прочности на разрыв ≥ 400 МПа, относительное удлинение ≥ 15%. Деталь не лопается при гидроударе, в отличие от серого чугуна.
• Наружное покрытие: цинк (≥ 130 г/м²) + финишный слой битумного лака или эпоксида.
• Внутреннее — цементно-песчаная футеровка, нанесённая центробежным способом.

В каталоге представлены два исполнения Keulahutte: патрубок фланец-гладкий конец и патрубок фланец-раструб. Оба — под раструбные соединения Tyton.

Покрытия и стандарты

Каждый патрубок, независимо от производителя, поставляется с двухслойной защитой:

Внутреннее покрытие — ЦПП (цементно-песчаное). Наносится на внутреннюю поверхность слоем 3–6 мм. Водопроводная вода контактирует не с металлом, а с цементным камнем, который со временем только набирает прочность. Не зарастает, не снижает проходное сечение. Срок службы футеровки — сопоставим со сроком службы самого чугуна: 50 лет и более.

Наружное покрытие — цинк + битумный лак (или алюмоцинк + лак). Цинковый слой (≥ 130 г/м²) обеспечивает катодную защиту: при повреждении покрытия цинк окисляется первым, предохраняя чугун. Поверх цинка — битумный или эпоксидный финишный слой, изолирующий металл от грунтовой влаги.

По требованию заказчика возможна поставка патрубков с эпоксидным покрытием (≥ 250 мкм) — для агрессивных грунтов и промстоков.

Нормативная база: ГОСТ 5525-88, ГОСТ Р ИСО 2531-2012, ТУ 1468-041-50254094-2001. Каждая партия сопровождается паспортом и сертификатом. Заводские испытания — гидравлическая опрессовка давлением 25 атмосфер с выдержкой не менее 60 секунд.

Подбор и заказ

Патрубок подбирается под конкретный узел. Чтобы получить счёт, достаточно сообщить менеджерам три параметра: условный проход (DN), тип патрубка (ПФ, ПФГ, ПРГ, ПФР) и требуемую строительную длину. Для узлов с нестандартной геометрией — присылайте спецификацию или эскиз: подберём исполнение и рассчитаем стоимость.
