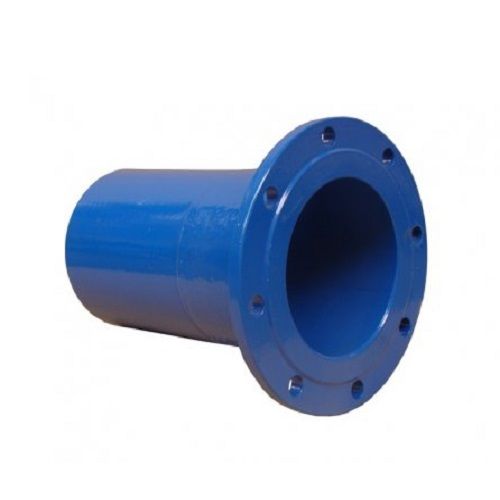

Патрубок фланец-гладкий конец Keulahutte
Патрубок фланец-гладкий конец Keulahutte чугунный используют для подключения элементов трубопровода с раструбным концом. Размер патрубка обозначается диаметром условного прохода трубопровода, в который он устанавливается. Обычно длина патрубка ПФГ составляет L=100 мм или L=1200 мм.
Цена по запросу
Мы не продаём «среднее по рынку». Каждое решение для запорной арматуры, фланцев, труб ВЧШГ и другой продукции, просчитывается под ваши рабочие параметры и проекты индивидуально. Без этих данных назвать объективную цену невозможно.
Отправьте заявку
ПФГ патрубок фланец-гладкий конец тип F
Чугунный патрубок фланец-гладкий конец Keulahutte используются для присоединения трубопроводной арматуры (задвижки, затворы). ПФГ патрубок Keulahutte соединяется с помощью болтов. Между фланцами устанавливается паронитовая или резиновая прокладка для герметичности соединения. Чугунные патрубки ПФГ с внутренним антикоррозионным цементно-песчаным покрытием (ЦПП) также используют для перехода с ВЧШГ трубопроводов на стальные трубопроводы.
Деталь выполнена по DIN EN 545. Тип F из высокопрочного чугуна (ВЧ).
Защитные покрытия, масса и размеры
| Размеры в [мм] | Масса отливки [кг] | |||||||
| DN | L [мм] | L [мм] | S | S | PN 10 | PN 16 | PN 25 | PN 40 |
| 40* | 400 | 200 | 6,0 | 6,0 | 6,0 | 6,0 | ||
| 50* | 400 | 200 | 7,7 | 7,5 | 7,5 | 7,5 | ||
| 65* | 400 | 200 | 9,5 | 9,5 | 9,5 | 9,5 | ||
80 | 350 | 215 | 7,0 | 4,0 | 7,8 | 7,8 | 7,8 | 7,8 |
| 100 | 360 | 215 | 7,2 | 4,0 | 9,7 | 9,7 | 10,2* | 10,2* |
| 125 | 370 | 220 | 7,5 | 4,0 | 12,5 | 12,5 | 13,0* | 14,5* |
| 150 | 380 | 225 | 7,8 | 4,0 | 15,8 | 15,8 | 16,8 | 18,8 |
| 200 | 400 | 230 | 8,4 | 4,0 | 22,8 | 22,8 | 24,8 | 30,3 |
| 250 | 420 | 240 | 9,0 | 4,0 | 32,8 | 31,8 | 35,8* | 45,8* |
| 300 | 440 | 250 | 9,6 | 4,0 | 43,2 | 42,7 | 47,7* | 63,2* |
| 350 | 460 | 260 | 10,8 | 5,0 | 52,3 | 55,3 | 64,3* | 85,3* |
| 400 | 480 | 270 | 10,2 | 5,0 | 64,3 | 70,3 | 81,3 | 115,3* |
| 500 | 520 | 290 | 12,0 | 5,0 | 93,9 | 108,9 | 120,9* | 153,9* |
| 600 | 560 | 310 | 13,2 | 5,0 | 133,3 | 159,3 | 173,3 | 226,3 |
| 700 | 600 | 330 | 14,4 | 6,0 | 179,4 | 194,4 | 228,4* | |
| 800 | 600 | 330 | 15,6 | 6,0 | 226,3 | 245,3 | 294,3* | |
| 900* | 600 | 330 | 16,8 | 6,0 | 272,2 | 295,2 | 356,2 | |
| 1000 | 600 | 330 | 18,0 | 6,0 | 328,1 | 369,1 | 447,1* | |
| 1200* | 600 | 330 | 20,4 | 6,0 | 455,9 | 519,9 | 619,9 | |
* по запросу
S толщина стенок отливки
S толщина облицовки цементным раствором
Внимание! Патрубок ПФГ нестандартной монтажной длины поставляется по запросу.
Патрубок фланец-гладкий конец тип F-KS
Деталь выполнена по DIN EN 12842, фланец по DIN EN 1092-2.
Защитные покрытия, масса и размеры
DN* | d | EL | s | L | PN 10/16 | |
80 | 90 | 103 | 7,6 | 140 | 5,2 | |
100 | 110 | 118 | 7,6 | 165 | 5,4 | |
150 | 160 | 135 | 7,6 | 185 | 10,5 | |
200 | 10/16 | 225 | 150 | 8,6 | 200 | 19,1 |
300 | 10/16 | 315 | 190 | 9,6 | 255 | 31,2 |
* другие размеры – по запросу
