Переходы
Переходы ВЧШГ для изменения диаметра трубопровода
Трубопровод редко идёт одним диаметром от начала до конца. На разных участках сети — разные расходы, разные нагрузки, разные требования к давлению. Там, где магистральная линия DN 600 переходит в распределительную DN 300, нужен переход ВЧШГ — фасонная часть, которая соединяет трубы разного диаметра без потери герметичности и с минимальным гидравлическим сопротивлением.
Переходы из высокопрочного чугуна с шаровидным графитом работают в напорных системах водоснабжения и канализации, выдерживают давление до PN 25 и служат столько же, сколько сама труба ВЧШГ — 50 лет и более.
Типы переходов: ХРГ, ХРФ, ХФ
В маркировке перехода зашифрованы типы его концов. Буква «Х» — переход, идущие за ней буквы указывают на исполнение:
ХРГ — переход раструб-гладкий конец. Один конец — раструб под резиновое уплотнительное кольцо, второй — гладкий конец, который вставляется в раструб следующей трубы или фитинга. Применяется для прямого соединения труб разного диаметра в раструбных линиях. Самый распространённый тип: не требует фланцев и дополнительного крепежа, монтируется встык.
ХРФ — переход раструб-фланец. Раструб с одной стороны, фланец с другой. Используется, когда нужно перейти с раструбной трубы на фланцевую арматуру — задвижку, затвор, клапан. Фланцевое соединение разборное, это плюс при ремонтах и ревизиях.
ХФ — переход фланцевый. Оба конца фланцевые. Ставится между двумя фланцевыми элементами разного диаметра — например, между фланцевой задвижкой DN 400 и фланцевым патрубком DN 300.
Все три типа выпускаются по ГОСТ 5525-88 и ISO 2531 в диапазоне DN 80–600. Для диаметров свыше 600 мм переходы изготавливаются по индивидуальным спецификациям.
Концентрические и эксцентрические: геометрия, которая влияет на потоки
По форме корпуса переходы делятся на концентрические и эксцентрические.
Концентрический переход симметричен: ось входного и выходного отверстия совпадает. Применяется на вертикальных участках трубопровода и там, где некритично скопление воздуха в верхней точке.
Эксцентрический переход имеет смещённую ось — одна стенка корпуса остаётся плоской, вторая сужается или расширяется. Такая геометрия нужна на горизонтальных участках: плоская сторона ставится вверх или вниз. Вверх — чтобы пропустить воздух и избежать воздушных пробок. Вниз — чтобы осадок не скапливался в месте изменения диаметра. Эксцентрические переходы обязательны в самотечной канализации: по СП 66.13330.2020, лотковая часть трубы должна оставаться на одном уровне.
В номенклатуре ООО «Электромеханика» представлены оба типа — под конкретный проект подбираем переход с нужной геометрией.
Переходы Keulahutte: точность литья и муфта Tyton
Немецкий производитель Keulahutte — один из ключевых поставщиков фасонных частей ВЧШГ для российского рынка. Переходы Keulahutte отличаются двумя особенностями.
Первая — качество литья. Отливки получают центробежным методом, что даёт плотную однородную структуру металла без раковин и пористости. Геометрия выдерживается с отклонением не более ±1 мм на посадочных поверхностях — резиновое уплотнительное кольцо садится без перекосов.
Вторая — раструбный переход Keulahutte с муфтой Tyton. Муфта Tyton — это разборное раструбное соединение: резиновое уплотнительное кольцо зажимается внутри раструба без дополнительного крепежа. Монтаж занимает минуты: гладкий конец трубы смазывается, вставляется в раструб с кольцом — и соединение готово. При этом Tyton сохраняет герметичность при угловых отклонениях до 5° и выдерживает гидроудары без разгерметизации.

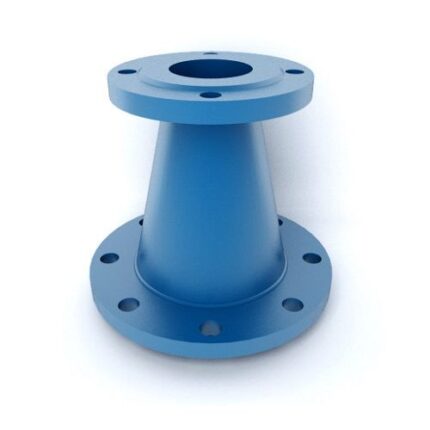

Также в каталоге — фланцевые переходы Keulahutte с отверстиями под крепёж по EN 1092-2 и ГОСТ 33259.
Защитные покрытия: изнутри и снаружи
Каждый переход ВЧШГ получает двухслойную защиту.
Внутренняя поверхность покрывается цементно-песчаным слоем (ЦПП). ЦПП наносится толщиной 4–6 мм, заполняет микронеровности литья и создаёт пассивный барьер между металлом и водой. Со временем покрытие не деградирует, а твердеет и самозалечивает мелкие трещины. Плюс — гладкая поверхность снижает гидравлическое сопротивление: коэффициент C по Хазену-Вильямсу для трубы с ЦПП составляет 130–140, что сопоставимо с полимерными трубами.
Наружная поверхность — цинк-лаковое покрытие. Цинковый слой (130 г/м², по ISO 8179) даёт катодную защиту: при повреждении покрытия цинк окисляется первым, защищая чугун. Поверх цинка наносится битумный или эпоксидный лак — финишный слой толщиной 70–100 мкм. Комбинация «цинк + лак» работает в грунтах с удельным сопротивлением от 500 Ом·см без дополнительной изоляции.
Поставка от производителей
ООО «Электромеханика» поставляет переходы ВЧШГ со складов в Московской области. В номенклатуре — продукция Keulahutte GmbH (Германия), ЛТК «Свободный сокол» (Россия), Xinxing Ductile Iron Pipes (Китай). Подбираем переход под любой тип соединения — раструб, фланец, Tyton.
Инженеры компании помогут с подбором по спецификации, рассчитают количество переходов под проект и подготовят коммерческое предложение в течение рабочего дня. Звоните: +7 (495) 636 29 88.
