Опорно-укрывной элемент ОУЭ-СМ-600/200В
Чугунный опорно-укрывной элемент ОУЭ-СМ-600/200В — это высококачественный продукт, предназначенный для использования в смотровых колодцах. Он обеспечивает надежность и долговечность конструкции, а также выполняет защитную функцию, предотвращая загрязнение и попадание посторонних предметов.
Гарантийный срок эксплуатации – не менее 10 лет.
Цена по запросу
Мы не продаём «среднее по рынку». Каждое решение для запорной арматуры, фланцев, труб ВЧШГ и другой продукции, просчитывается под ваши рабочие параметры и проекты индивидуально. Без этих данных назвать объективную цену невозможно.
Отправьте заявку

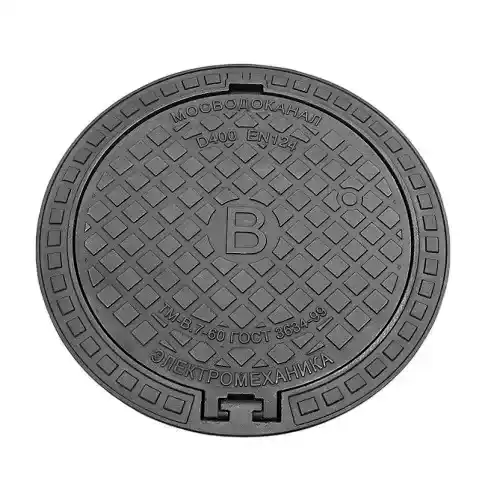

Люк чугунный плавающий ОУЭ-СМ-600/200В
Опорно-укрывной элемент ОУЭ-СМ-600/200В смотрового колодца является верхней частью перекрытия смотрового колодца и обеспечивает доступ в каналы с подземными коммуникациями водопровода. Рекомендуются для установки на городских магистралях с интенсивным движением всех видов автомобильного транспорта.
Тип люка: Люк магистральный. Соответствует типу ТМ ГОСТ 3634-99 (D400 EN124) и Техническим требованиям АО «Мосводоканал».
Условия эксплуатации: УХЛ1 по ГОСТ 15150-69
Материал: Высокопрочный чугун ВЧ40 по ГОСТ 7293-85
Вес: 88 кг
Номинальная нагрузка: 40 т
Размеры люка: Ø 800; H=200мм
Размеры проёма: Ø 600 мм
Конструкция чугунного люка ОУЭ-СМ-600/200В
Фиксация крышки в закрытом положении осуществляется посредством шарнира и 2-х пружинящих защёлок, отлитых совместно с крышкой. Открытие люка ОУЭ-СМ-600/200В осуществляется при помощи лома, который вставляется в специальный паз, пролитый в корпусе элемента. Угол полного открытия люка составляет не менее 100°. При приложении усилия, направленного на закрытие крышки, происходит её автоматическая блокировка. Для закрытия крышки из заблокированного открытого положения необходимо её приподнять для освобождения фиксации в шарнире, переместить в горизонтальное положение и надавить на крышку ногой до характерного щелчка.
Для снижения ударных нагрузок на опорно-укрывной элемент ОУЭ-СМ-600/200В смотрового колодца (во избежание контакта металл/металл между корпусом и крышкой) и исключения затопления колодцев поверхностными водами, между крышкой и корпусом по окружности установлено эластичное уплотнение, профилированной формы типа ласточкин хвост, зафиксированное по внутреннему периметру бокового выступа корпуса.
Обозначение наименования инженерных сетей, для которых предназначен элемент отливается на наружной поверхности крышки: водопровод – В; пожарный гидрант – ПГ; хозяйственно-бытовая канализация – К.
