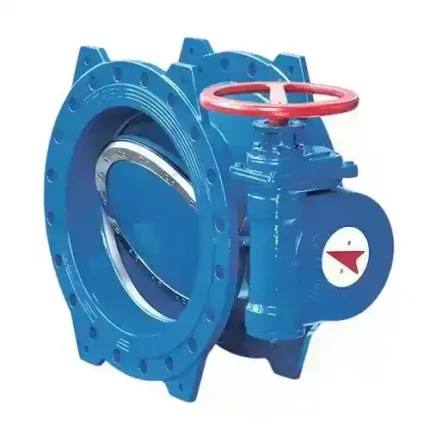

Фланцевый затвор поворотно-дисковый ЭНЭКОС ДУ 300-1400

Затвор поворотно-дисковый ЭНЭКОС Ду 300-1400

Затвор фланцевый чугунный Энэкос, диаметры 300-1400 мм, герметичность А, рабочее давление PN10-16, максимальная температура: 50°C, уплотнение EPDM или NBR, управление ручное, с редуктором или электроприводом. Присоединение к трубопроводу: фланцевое. С двумя эксцентриситетами. Применяется затвор Энэкос в системах холодного водоснабжения в трубопроводах с условными проходами от 300 до 1400 мм включительно в качестве запорного устройства.

Цена по запросу

Почему мы не указываем готовый ценник?

Мы не продаём «среднее по рынку». Каждое решение для запорной арматуры, фланцев, труб ВЧШГ и другой продукции, просчитывается под ваши рабочие параметры и проекты индивидуально. Без этих данных назвать объективную цену невозможно.

Чугунный затвор поворотно-дисковый ЭНЭКОС Ду 300-1400

Фланцевый затвор ЭНЭКОС предназначены для работы в системах холодного водоснабжения на трубопроводах с условными проходами от 300 до 1400 мм включительно в качестве запорного устройства.

Диаметр условного прохода, Ду — 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм.
Давление условное, Ру— 0,6 МПа (6 кгс/см2), Ру — 1,0 МПа (10 кгс/см2), Ру=1,6 МПа (16 кгс/см2).
Давление пробное при гидравлических испытаниях на прочность и плотность,, Р|1р — 0,9 МПа (9 кгс/см2) — для затворов Ру 6; Рпр — 1,5 МПа (15 кгс/см ) — для затворов Ру 1.0; Рпр — 2,4 МПа (24 кгс/см2) — для затворов Ру 16.
Рабочая среда — питьевая вода, используемая в системах холодного водоснабжения до и после обработки, с содержанием остаточного хлора от 0,3 до 2,0 мг/л., сточные воды, нейтральные жидкости.
Температура воды должна быть не более 50 °C.
Скорость движения воды должна быть не более 5 м/с.
Класс герметичности затвора — А по ГОСТ Р 54808-2011.
Направление потока воды — любое.
Положение монтажа затвора: шток (вал) затвора — горизонтально, шток редуктора — вертикально вверх.
Материал корпуса — чугун ВЧ-40 по ГОСТ 7293-85.
Управление затвором с ручным приводом — посредством червячного редуктора со штурвалом или без штурвала, с установленным на входной вал редуктора квадратным хвостовиком или с установленным телескопическим удлинителем, имеющим квадратный хвостовик.
Управление затвором с электрическим приводом — посредством червячного редуктора, с установленным на нём электроприводом AUMA NORM, со встроенным блоком управления AUMA MATIC (или без него), по заказу потребителя.
При монтаже и простое оборудования без воды затворы, с установленными на них редукторами, могут находиться в помещении при температуре окружающего воздуха до минус 40 °C включительно.
Все материалы и покрытия, применяемые для изготовления затворов соответствуют требованиям нормативно-технической документации, предъявляемым к материалам, контактирующим с питьевой водой.
Присоединение к трубопроводу: фланцевое. С двумя эксцентриситетами.

Технические характеристики затвора ЭНЭКОС

Параметр	Значение
Условный проход (Ду)	50, 80, 100, 150, 200, 250, 300, 350, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400 мм
Условное давление (Ру)	10 бар / 16 бар
Рабочая среда	Вода, пар, газ, нефтепродукты, нейтральные жидкости
Температура среды	от -40°C до +150°C
Материал корпуса	Высокопрочный чугун ВЧ 40-50
Материал диска	Чугун ВЧ 40-50, сталь 20, нержавеющая сталь
Уплотнение диска	EPDM (вода), NBR (нефтепродукты), FPM (агрессивные среды)
Покрытие корпуса	Эпоксидное полимерное, 250 мкм, синее RAL 5005
Тип присоединения	Межфланцевое (между фланцами), фланцевое
Фланцы	ГОСТ 12815-80, тип 1 (исполнение 1)
Управление	Ручное (маховик), червячный редуктор, электропривод, пневмопривод, гидропривод
Герметичность затвора	Класс А по ГОСТ 9544-2015
Срок службы	Не менее 50 лет
Гарантия	5000 циклов или до 10 лет
