Задвижка с обрезиненным клином Belgicast универсальная

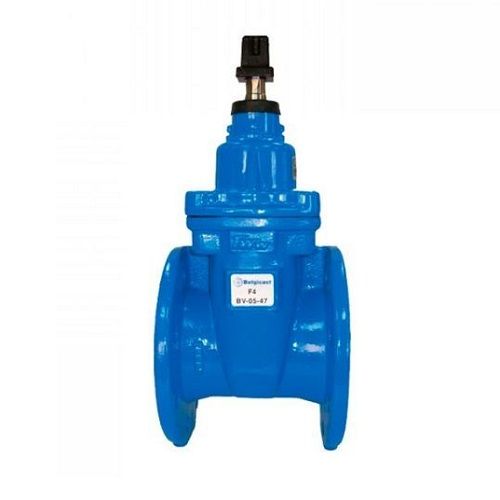

Задвижка универсальная Belgicast BV-05-47

Задвижки Belgicast с обрезиненным клином это современный и высококачественный продукт, изготавливаемый на высокотехнологичном оборудовании из наилучших материалов. Особые составляющие: обрезиненный клин, уплотнительные кольца, пыльники, шпиндели и т.д. – делают продукцию испанского концерна Belgicast практичной и долговременной.

Цена по запросу

Почему мы не указываем готовый ценник?

Мы не продаём «среднее по рынку». Каждое решение для запорной арматуры, фланцев, труб ВЧШГ и другой продукции, просчитывается под ваши рабочие параметры и проекты индивидуально. Без этих данных назвать объективную цену невозможно.

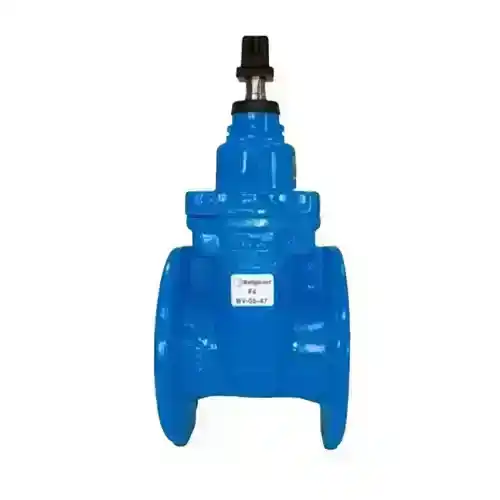

Задвижка Belgicast BV-05-47 с обрезиненным клином

Наибольшая долговечность задвижки Belgicast гарантируется непроницаемым уплотнением вала, которое достигается с поддержкою 4 независящих уплотнительных колец. Данная новая система верхней части крышки, позволяет сменить любое уплотнительное кольцо шпинделя, никак не разбирая корпус самой Belgicast задвижки. Пыльник новейшей системы надёжно оберегает от попадания пыли и самых маленьких частиц грязи во внутрь задвижки. Система и направляющие клина обеспечивают равномерное закрывание и выдерживание клина на собственном месте. Это уменьшает вероятность перегрузки штока и минимизируют износ покрытий.

Строительная длина задвижек соответствует эталону EN 558 (DIN 3202): короткие — серия 14 (F4 короткая); длинным корпусом — серия 15 (F5 длинная) либо сообразно BS 5163. Полностью раскрытое ровное проходное сечение дозволяет избегать турбулентностей потока, утраты давления и результата VENTURI.

Задвижка BV-05-47 Belgicast поставляется со штурвалом либо прямоугольной насадкой.

Особенности модели:

Полнопроходное сечение;
Абсолютная герметичность;
Не требует обслуживания;
Сниженный крутящий момент;
Возможно исполнение по и против часовой стрелки.

Применение:

Питьевая вода, сточные воды и т.д.;
Кондиционирование или сжатый воздух;
Системы центрального отопления;
Промышленные трубопроводы;
Ирригация и противопожарные сети;
Напорные сети или вакуумные сети.

Испытания фланцевых задвижек Belgicast BV-05-47 (по ISO 5208)

Давления используемые при испытании:

Корпус: на 50% выше PN (Pу);
Уплотнения: на 10% выше PN (Pу).

Испытания герметичности соединений

DN	PN	Тест уплотнений
До 80 включительно	Все PN (Pу)	1,1 x максимальное рабочее давление (при темп. 20°C жидкостью или 6 bar газом) (600 KPa)
От 100 до 200, оба включительно	До PN (Pу) 50 включительно
От 100 до 200, оба включительно	PN (Pу) 100 и больше	1,1 x max. рабочее давление (при темп. 20°C жидкостью)
250 и больше	Все PN (Pу)	1,1 x max. рабочее давление (при темп. 20°C жидкостью)

Минимальная длительность испытаний в секундах

DN	Корпус	Уплотнения
До 80 включительно	15	15
От 65 до 200, оба включительно	60	30
От 250 до 450, оба включительно	180	30
от 500 и больше	180	60

Критерии для максимально допустимых протеканий

Индекс 1	Индекс 2	Индекс 3*
0,1 mm3 x sg. x DN для жидкостей	0,01 mm3 x sg. x DN для жидкостей	Никаких протечек во время теста не выявлено
30 mm3 x sg. x DN для газов	30 mm3 x sg. x DN для газов	Никаких протечек во время теста не выявлено

* Индекс 3 соответсвует задвижкам с обрезиненным клином.
100% задвижек проверены согласно ISO 5.208, DIN 3230 или в соответствии с требованиями клиента.
