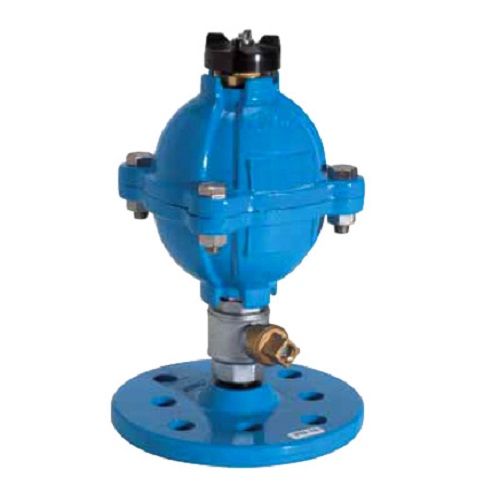

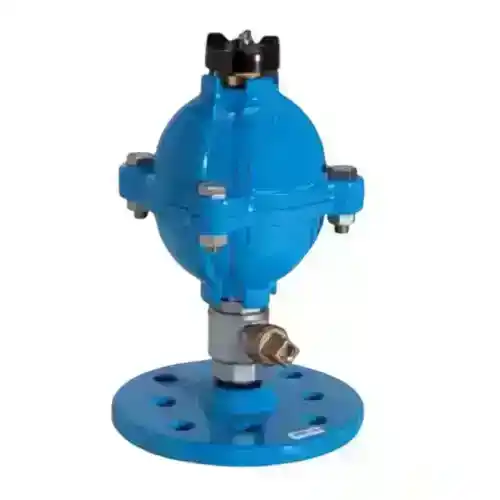

Воздушный клапан Belgicast BV-05-61 с одним отверстием

Нерастворимый в воде воздух всегда присутствует в трубопроводах и накапливается в верхних точках, создавая дополнительные потери напора, помехи измерительным приборам и увеличивая коррозию.

Применение клапана BV-05-61 на водопроводных сетях обеспечивает

• Снижение потерь напора и экономию электроэнергии на 5-10%;
• Уменьшение погрешности приборов учета расхода;
• Снижение коррозии трубопроводов.

Каждое изделие проходит полные производственные испытания в соответствии со стандартом ISO 5208-2.

Принцип работы клапана Belgicast BV-05-61

Когда в камере нет воздуха, поплавок под действием давления воды поднимается и закрывает выпускное отверстие. В случае появления воздушной пробки вес поплавка превышает действие давления воды и движется вниз, открывая отверстие. Появление воды снова заставляет поплавок подниматься. Встроенный запирающий кран позволяет проверять и обслуживать предохранительный клапан BV-05-61 на месте без демонтажа.

Контроллер позволяет проверить работоспособность вантуза не разбирая и его и не демонтируя с трубопровода. Для проверки состояния воздушного клапана BV-05-61 ручка контроллера поворачивается против часовой стрелки. При нормальном функционировании клапана в контрольном положении из отверстия для воздуха должна подтекать вода. Если вместо этого выходит воздух, это свидетельствует либо о превышении рабочего давления, либо о повреждении поплавка. В случае если в контрольном положении не выпускается ни вода, ни воздух, отверстие засорилось и нуждается в прочистке.

Во избежание случайного закрытия или открытия запирающего крана, он снабжен фиксирующей квадратной головкой. Она позволяет зафиксировать кран в открытом или закрытом положении. Просто сдвиньте головку и вращением установите ее в нужное положение.

Для эффективной работы клапан воздушный Belgicast BV-05-61 должен быть установлен строго вертикально, и лучше всего, если это будут наиболее высокие точки трубопровода.

В комплектацию воздушного клапана Belgicast BV-05-61 для чистой воды входит: фланец, запирающий кран, крышка, корпус, шаровой поплавок, кольцо круглого сечения, клапан, ручка контроллера и специальные болты. Наиболее востребованные материалы – это сталь, бронза, никелированная латунь, эластомер, полиамид и некоторые другие. Регулятор крана оснащается черной или красной ручкой в зависимости от модели устройства.

Размеры и вес воздушного клапана BV-05-61

Расход воздуха клапана BV-05-61
