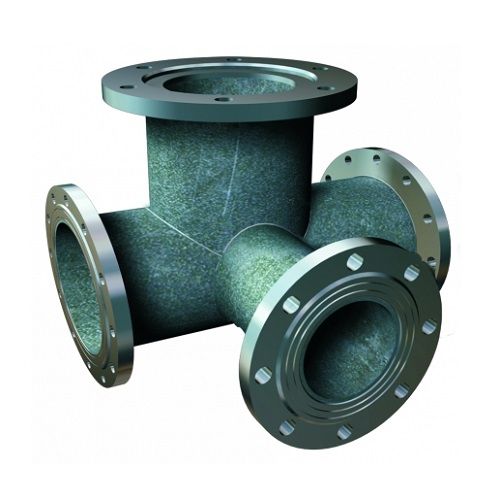

Чугунный фланцевый тройник с пожарной подставкой ППТФ

Тройник фланцевый ППТФ

Чугунный тройник фланцевый с пожарной подставкой ППТФ предназначен для присоединения пожарных гидрантов к трубопроводу. Тройник фланцевый с пожарной подставкой имеет краткое обозначение — ППТФ с указанием условного прохода трубы противопожарного водопровода и ответвления от него. Например: ППТФ 200х150.

Цена по запросу

Почему мы не указываем готовый ценник?

Мы не продаём «среднее по рынку». Каждое решение для запорной арматуры, фланцев, труб ВЧШГ и другой продукции, просчитывается под ваши рабочие параметры и проекты индивидуально. Без этих данных назвать объективную цену невозможно.

Чугунный тройник фланцевый ППТФ

Тройник фланцевый с пожарной подставкой ППТФ — наиболее непростая фасонная часть водопровода, которая подразумевает ответвление трубы как на пожарный гидрант, этак и на трубу наименьшего либо такого же поперечника. Поверх тройника в вертикальном положении размещена пожарная подставка с особым ответным фланцем для установки пожарного гидранта.

Относительное обозначение такого тройника — ППТФ, после которого следуют 2 числа, соответствующие поперечнику условного прохода главной трубы и диаметру отводящей части.

Пожарная подставка чугунная ППТФ способна поделить общий поток воды за счет отводов, каких имеет возможность быть до 3-х. Тройник с пожарной подставкой ППТФ изготавливается из прочного чугуна с шаровидной формой графита (ВЧШГ) и соответствует требованиям ISO 2531 и ГОСТ 5525-88. Выпускаются для установки в трубопроводы с проходным поперечником Ду 100, 150, 200, 250, 300, 400, 500. Установка пожарных гидрантов осуществляется способом «врезки» либо фланцевого соединения чугунной подставки под пожарный гидрант в напорную систему водоснабжения.

Размеры и вес тройник фланцевый с пожарной подставкой

Наименование	l	l₁	l₂	S	S₁	D_H	d_H	Вес^*	Прокладки
ППТФ 100 х 100	200	200	225	10	10	118	118	68,7 кг.	3 1
ППТФ 150 х 100	200	200	250	11	10	170	118	84,5 кг.	2 1 1
ППТФ 150 х 150	200	250	250	11	11	170	170	92,5 кг.	3 1
ППТФ 200 х 100	200	225	275	13	10	222	118	93,2 кг.	2 1 1
ППТФ 200 х 150	200	225	275	13	11	222	170	99,7 кг.	2 1 1
ППТФ 200 х 200	250	300	275	13	13	222	222	109,3 кг.	3 1
ППТФ 250 х 100	200	225	300	14	10	274	118	125,5 кг.	2 1 1
ППТФ 250 х 150	200	250	300	14	11	274	170	124,0 кг.	2 1 1
ППТФ 250 х 200	250	275	300	14	13	274	222	128,9 кг.	2 1 1
ППТФ 250 х 250	250	300	300	14	14	274	274	142,0 кг.	3 1
ППТФ 300 х 100	200	250	325	15	10	326	118	130,8 кг.	2 1 1
ППТФ 300 х 150	200	275	325	15	11	326	170	135,9 кг.	2 1 1
ППТФ 300 х 200	250	300	325	15	13	326	222	145,6 кг.	2 1 1
ППТФ 300 х 250	250	300	325	15	14	326	274	152,4 кг.	2 1 1
ППТФ 300 х 300	300	300	325	15	15	326	326	158,7 кг.	3 1
ППТФ 400 х 100	300	325	325	17	10	429	118	223,8 кг.	2 1 1
ППТФ 400 х 150	300	325	325	17	11	429	170	228,1 кг.	2 1 1
ППТФ 400 х 200	300	350	350	17	13	429	222	237 кг.	2 1 1
ППТФ 400 х 250	300	375	375	17	14	429	274	152 кг.	2 1 1
ППТФ 400 х 300	400	375	375	17	15	429	326	295,2 кг.	2 1 1
ППТФ 400 х 400	400	400	400	17	17	429	429	330,5 кг.	3 1
