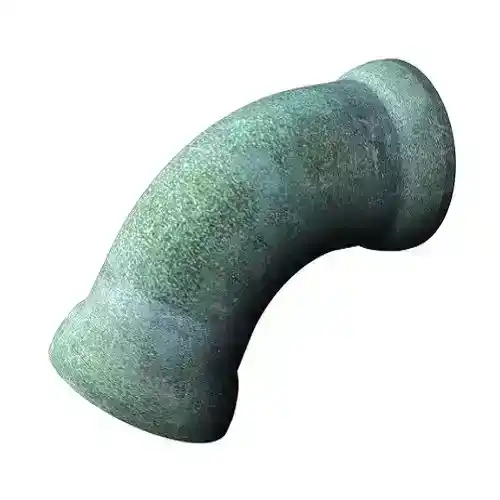

Отвод раструбный ОР
Отвод чугунный раструбный ОР является важной соединительной частью трубопроводных систем, позволяющих создавать магистрали нужной конфигурации на любом рельефе. Раструбный отвод ОР дает возможность изменить направление сети на определенное количество градусов, в частности 10, 15, 30, 45 или же 60.
Цена по запросу
Мы не продаём «среднее по рынку». Каждое решение для запорной арматуры, фланцев, труб ВЧШГ и другой продукции, просчитывается под ваши рабочие параметры и проекты индивидуально. Без этих данных назвать объективную цену невозможно.
Отправьте заявку
Отводы раструбные ОР
Отвод раструбный ОР, выполненный из ВЧШГ, выпускается согласно ГОСТ 5525-88 и может быть использован при разном давлении – нормальном (1,0МПа) или более высоком (1,6МПа). Возможно дополнительное нанесение специальных напылений: цементно-песчаного внутреннего, цинкового внешнего, а также полимерного.
Типы соединений, а также применение резиновых высококачественных уплотнителей(манжета) обеспечивают надежность и исправность работы трубопровода. Вариаций присоединительных размеров много (50-900 мм), что позволяет всегда найти подходящую по габаритам деталь.
ОР отводы раструбные — это монтажный элемент, применяемый совместно с различной трубной продукцией. С помощью фасонных частей ВЧШГ можно создавать трубопроводы разных конфигураций, изменяя направленность потока магистрали на подходящий угол. К примеру, чтобы обойти иную трубу либо приспособить систему к необыкновенностям рельефа можно поднять либо спустить трубопровод, сдвинуть его в левую либо правую сторону на градус от 5 до 90. И в данном случае нам поможет — отвод чугунный раструбный ОР.
Технические характеристики чугунный отвод ОР
| Наименование | I | S | R | DH | q | Вес | Манжеты |
| Отвод раструбный ОР 100 10 гр. | 126 | 10 | 1440 | 118 | 40 | 25,7 кг | 2 |
| Отвод раструбный ОР 100 15 гр. | 127 | 10 | 960 | 118 | 40 | 25,7 кг | 2 |
| Отвод раструбный ОР 100 30 гр. | 129 | 10 | 480 | 118 | 40 | 25,7 кг | 2 |
| Отвод раструбный ОР 100 45 гр. | 132 | 10 | 320 | 118 | 40 | 25,7 кг | 2 |
| Отвод раструбный ОР 100 60 гр. | 144 | 10 | 250 | 118 | 40 | 25,7 кг | 2 |
| Отвод раструбный ОР 150 10 гр. | 165 | 11 | 1890 | 170 | 40 | 45,1 кг | 2 |
| Отвод раструбный ОР 150 15 гр. | 166 | 11 | 1260 | 170 | 40 | 45,1 кг | 2 |
| Отвод раструбный ОР 150 30 гр. | 169 | 11 | 630 | 170 | 40 | 45,1 кг | 2 |
| Отвод раструбный ОР 150 45 гр. | 174 | 11 | 420 | 170 | 40 | 45,1 кг | 2 |
| Отвод раструбный ОР 150 60 гр. | 191 | 11 | 330 | 170 | 40 | 45,1 кг | 2 |
| Отвод раструбный ОР 200 10 гр. | 205 | 13 | 2340 | 222 | 40 | 71,2 кг | 2 |
| Отвод раструбный ОР 200 15 гр. | 206 | 13 | 1560 | 222 | 40 | 71,2 кг | 2 |
| Отвод раструбный ОР 200 30 гр. | 209 | 13 | 780 | 222 | 40 | 71,2 кг | 2 |
| Отвод раструбный ОР 200 45 гр. | 215 | 13 | 520 | 222 | 40 | 71,2 кг | 2 |
| Отвод раструбный ОР 200 60 гр. | 242 | 13 | 420 | 222 | 40 | 71,2 кг | 2 |
| Отвод раструбный ОР 250 10 гр. | 205 | 14 | 2340 | 274 | 40 | 97,6 кг. | 2 |
| Отвод раструбный ОР 250 15 гр. | 206 | 14 | 1560 | 274 | 40 | 97,6 кг. | 2 |
| Отвод раструбный ОР 250 30 гр. | 209 | 14 | 780 | 274 | 40 | 97,6 кг | 2 |
| Отвод раструбный ОР 250 45 гр. | 215 | 14 | 520 | 274 | 40 | 97,6 кг | 2 |
| Отвод раструбный ОР 250 60 гр. | 242 | 14 | 420 | 274 | 40 | 97,6 кг | 2 |
| Отвод раструбный ОР 300 10 гр. | 205 | 15 | 2340 | 326 | 40 | 126 кг | 2 |
| Отвод раструбный ОР 300 15 гр. | 206 | 15 | 1560 | 326 | 40 | 126 кг | 2 |
| Отвод раструбный ОР 300 30 гр. | 209 | 15 | 780 | 326 | 40 | 126 кг | 2 |
| Отвод раструбный ОР 300 45 гр. | 215 | 15 | 520 | 326 | 40 | 126 кг | 2 |
| Отвод раструбный ОР 300 60 гр. | 242 | 15 | 420 | 326 | 40 | 126 кг | 2 |
| Отвод раструбный ОР 400 10 гр. | 276 | 17 | 3150 | 429 | 50 | 226 кг | 2 |
| Отвод раструбный ОР 400 15 гр. | 277 | 17 | 2100 | 429 | 50 | 226 кг | 2 |
| Отвод раструбный ОР 400 30 гр. | 281 | 17 | 1050 | 429 | 50 | 226 кг | 2 |
| Отвод раструбный ОР 400 45 гр. | 290 | 17 | 700 | 429 | 50 | 226 кг | 2 |
| Отвод раструбный ОР 400 60 гр. | — | 17 | — | 429 | 50 | 226 кг | 2 |
| Отвод раструбный ОР 500 10 гр. | 354 | 19 | 4050 | 532 | 50 | 361,2 кг | 2 |
| Отвод раструбный ОР 500 15 гр. | 356 | 19 | 2700 | 532 | 50 | 361,2 кг | 2 |
| Отвод раструбный ОР 500 30 гр. | 362 | 19 | 1350 | 532 | 50 | 361,2 кг | 2 |
| Отвод раструбный ОР 500 45 гр. | 373 | 19 | 900 | 532 | 50 | 361,2 кг | 2 |
| Отвод раструбный ОР 500 60 гр. | — | 19 | — | 532 | 50 | 361,2 кг | 2 |
| Отвод раструбный ОР 600 10 гр. | 386 | 21 | 4410 | 635 | 60 | 512,4 кг | 2 |
| Отвод раструбный ОР 600 15 гр. | 388 | 21 | 2940 | 635 | 60 | 512,4 кг | 2 |
| Отвод раструбный ОР 600 30 гр. | 394 | 21 | 1470 | 635 | 60 | 512,4 кг | 2 |
| Отвод раструбный ОР 600 45 гр. | 406 | 21 | 980 | 635 | 60 | 512,4 кг | 2 |
| Отвод раструбный ОР 600 60 гр. | — | 21 | — | 635 | 60 | 512,4 кг | 2 |
| Отвод раструбный ОР 700 10 гр. | 425 | 24 | 4860 | 738 | 60 | 722,4 кг | 2 |
| Отвод раструбный ОР 700 15 гр. | 428 | 24 | 3240 | 738 | 60 | 722,4 кг | 2 |
| Отвод раструбный ОР 700 30 гр. | 434 | 24 | 1620 | 738 | 60 | 722,4 кг | 2 |
| Отвод раструбный ОР 700 45 гр. | 447 | 24 | 1080 | 738 | 60 | 722,4 кг | 2 |
| Отвод раструбный ОР 700 60 гр. | — | 24 | — | 738 | 60 | 722,4 кг | 2 |
| Отвод раструбный ОР 800 10 гр. | 504 | 26 | 5750 | 842 | 60 | 997,2 кг | 2 |
| Отвод раструбный ОР 800 15 гр. | 507 | 26 | 3840 | 842 | 60 | 997,2 кг | 2 |
| Отвод раструбный ОР 800 30 гр. | 515 | 26 | 1920 | 842 | 60 | 997,2 кг | 2 |
| Отвод раструбный ОР 800 45 гр. | 530 | 26 | 1280 | 842 | 60 | 997,2 кг | 2 |
| Отвод раструбный ОР 800 60 гр. | — | 26 | — | 842 | 60 | 997,2 кг | 2 |
| Отвод раструбный ОР 900 10 гр. | 536 | 28 | 6120 | 945 | 70 | 1291 кг | 2 |
| Отвод раструбный ОР 900 15 гр. | 539 | 28 | 4080 | 945 | 70 | 1291 кг | 2 |
| Отвод раструбный ОР 900 30 гр. | 547 | 28 | 2040 | 945 | 70 | 1291 кг | 2 |
| Отвод раструбный ОР 900 45 гр. | 563 | 28 | 1360 | 945 | 70 | 1291 кг | 2 |
| Отвод раструбный ОР 900 60 гр. | — | 28 | — | 945 | 70 | 1291 кг | 2 |
