Внедрение чугунной обрезиненной задвижки предоставленного вида рекомендуется в сетях водоснабжения, в каком месте потребуется перекрывать средовой поток с одновременным удержанием трубы с вероятным отклонением по 3-5 градусов.

Смещению трубы мешает зубчатое стопорное кольцо из чугуна.

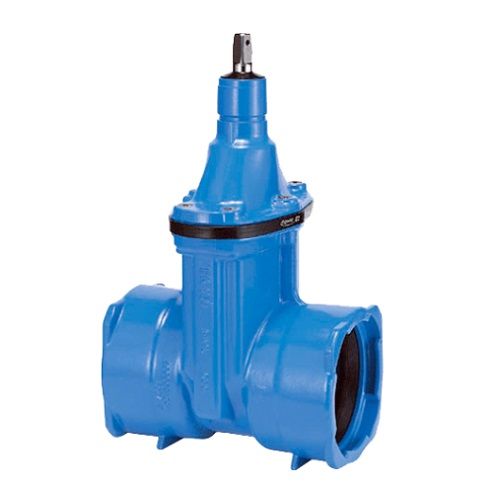

Задвижка «Hawle E2» относится к клиновой упругозапирающей арматуре раструбного вида присоединения.

Выпускается с относительными диаметрами от 80 по 300 мм.

Рекомендовано использовать эту арматуру с фасонными составными частями «Hawle» для оптимизации конфигурации трубопровода.

Задвижка используется на сетях с трудящимся давлением по 16 бар, комбинируется с электроприводами.

1/2 — Корпус (1) и крышка (2) из ковкого чугуна EN-GJS-4CO-18 в соответствии с EN 1563 (GGG 400 — DIN 1693) покрыты внутри и снаружи антикоррозионным эпоксидным покрытием пo DIN 30677-Т2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK ассоциация высококачественной антикоррозионной защиты);

3 — Шпиндель из нержавеющей стали St 1.4021, с накатанной резьбой;

4 — Клин из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 — DIN 16S31, внутри и снаружи покрыт улканизованным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды;

5 — Направляющие клина выполнены из износостойкого пластика с высокими характеристиками скольжения. Оптимальная конструкция гарантирует минимальное трение и истирание и мин. усилия на закрытие;

6 — Гайка клина из латуни CuZn36Pb3As, большее презышение требуемой длины резьбы по pr FN1171 позволяет гарантирозать работу при максимально возможных усилиях на скручивание;

7 — Втулка с О образными сальниками из MS 58;

8 — О образные сальники из эластомера, установленные в некорродирующие материалы {в соответствие с DIN 3547-Т1) и пригодны для замены под давлением до DN 200 (требования ISO 7759). от DN 250 без давления;

9 — Внутренний резиновый манжет из эластомера (годный для питьевой воды);

10 — Кольцо из РОМ;

11 — Пыльник из эластомера;

12 — Резиновая прокладка из эластомера (годный для питьевой воды);

13 — Болты крышки St 8.8 DIN 912 абсолютно защищены техническим парафином и резиновым уплотнением между корпусом и крышкой;

14 — Защитное кольцо из РЕ предотвращает повреждение антикоррозионного слоя при транспортировке;

15 — Шайбы скольжения из РОМ обеспечивают легкое управление шпинделем;

16 — Уплотнение раструба из эластомера (годный для питьевой воды).

Стандартная комплектация: без штурвала или удлинительного штока.

Имеющиеся версии: для установки электропривода: No. 4500ELE2; с индикатором положения: No. 4500STE2.

Специальные версии: по заказу!

Технические характеристики раструбной задвижки: PDF формат
