Соединение типа «TF»

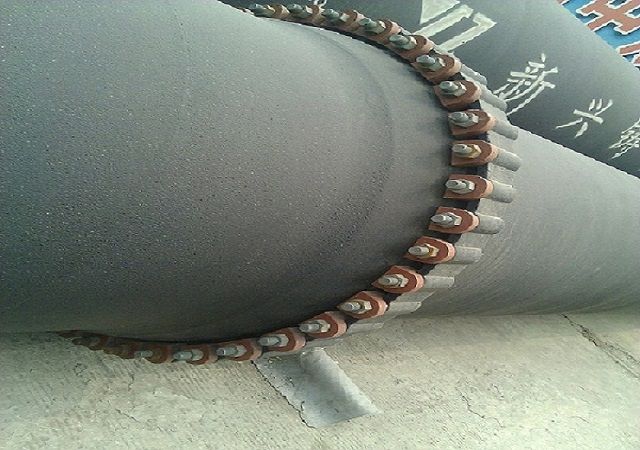

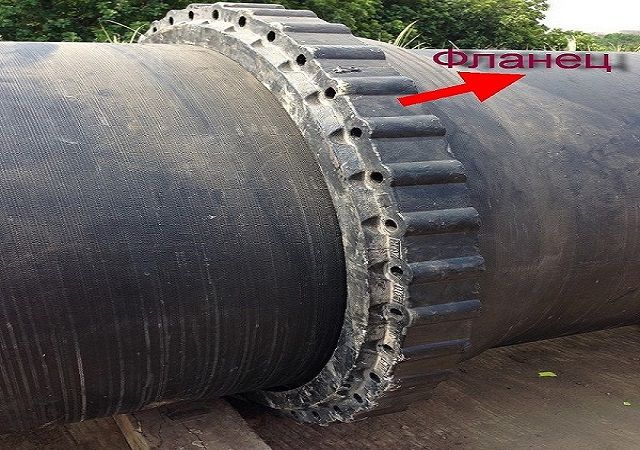

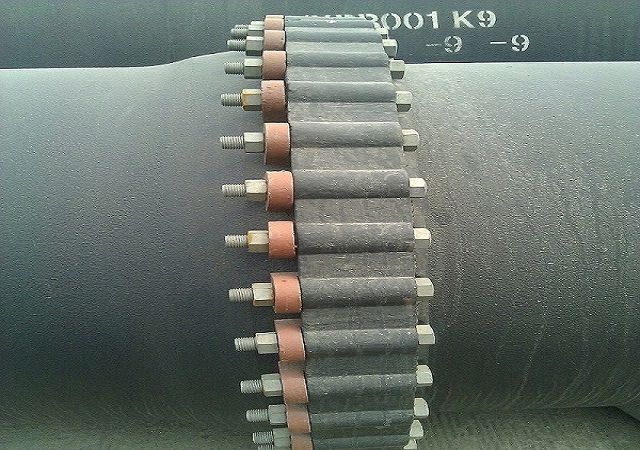

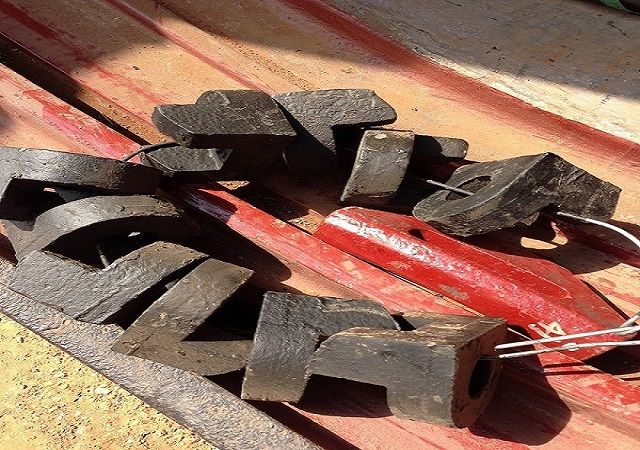

Соединение «TF» состоит из сварного наплыва на наружной поверхности гладкого конца трубы, разорванного фиксирующего кольца, специального прижимного кольца и болта с крюкообразной головкой.
Преимущества соединений TF-типа в легкой установке, демонтаже и относительной мобильности (часть трубопровода можно поднимать в собранном виде, «плетью»).
Неразъемное соединение трубы ВЧШГ типа «TF» герметизируется резиновой манжетой.
Преимуществом трубопроводов с соединением «TF» типа, является одновременное сочетание прочности сварного шва с гибкостью раструбного соединения. Соединение «TF» сопротивляется значительным осевым нагрузкам, может применяться для прокладки в нестабильных грунтах.
Основные характеристики трубы ВЧШГ соединение TF-типа
| Диаметр номинальный (ДУ), мм | Диаметр наружный (Дн), мм | Длина трубы (L), м | Масса трубы L=6м без ЦПП, кг (класс К9) | Масса трубы L=6м с ЦПП, кг (класс К9) |
|---|---|---|---|---|
| 350 | 550 | 6 | 405 | 487 |
| 400 | 609 | 6 | 485 | 579 |
| 450 | 652 | 6 | 578 | 683 |
| 500 | 724 | 6 | 669 | 786 |
| 600 | 834 | 6 | 883 | 1023 |
| 700 | 924 | 6 | 1129 | 1325 |
| 800 | 943 | 6 | 1400 | 1624 |
| 900 | 1052 | 6 | 1701 | 1940 |
| 1000 | 1158 | 6 | 2030 | 2309 |
| 1100 | 1412 | 6 | 2395 | 2705 |
| 1200 | 1525 | 6 | 2788 | 3123 |
| 1400 | 1766 | 6 | 3726 | 4312 |
| 1600 | 1818 | 6 | 4718 | 5388 |
