Раструбно-замковое соединение «RJS» для трубы ВЧШГ

Раструбно-замковое соединение «RJS»

Соединение «RJS» – стыковое раструбно-замковое соединение под уплотнительное резиновое кольцо типа «Tyton». Является аналогом соединения «RJ». Данное соединение используется при прокладке трубопроводов большого диаметра DN 600-1000 мм, обеспечивая кольцевой замок по всей поверхности раструба.

Раструбно-замковое соединение «RJS» под уплотнительное резиновое кольцо (манжета), предназначено для трубопроводов от DN 600 до 1000 мм, с рабочим давлением от 1,6 до 3,2 МПа (в зависимости от диаметра).

Применяется данный тип соединений «RJS» при прокладке трубопроводов в неустойчивых грунтах, в гористых, сейсмоопасных и болотистых местностях, а также при прокладке бестраншейными методами.

Диапазон применения – холодное водоснабжение, теплосети, канализация, бестраншейный метод. Трубы чугунные раструбные под соединение «RJS» комплектуются уплотнительными резиновыми кольцами типа «Tyton» и стопорами, которые фиксируются металлической лентой.

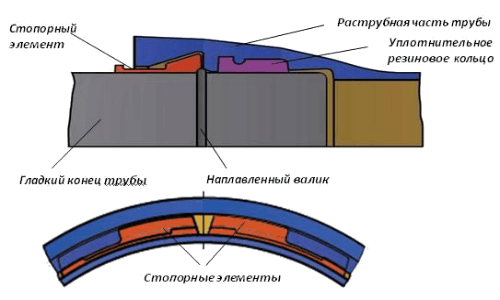

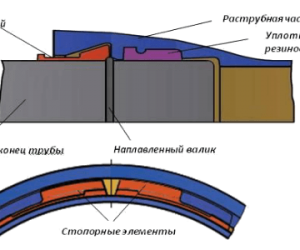

«RJS» соединение обеспечивает невозможность самопроизвольного рассоединения труб при работе трубопровода в сложном рельефе местности, в местах опасности осадки грунта и при ударных нагрузках. Для этой цели в данном соединении предусмотрены стопорные элементы, которые вставляются после стыковки труб в паз на раструбе и распределяются вправо и влево по всей окружности гладкого конца трубы. Для исключения самопроизвольного перемещения в пазе раструба стопорные элементы дополнительно стягиваются фиксирующей гибкой лентой.

Размеры, масса трубы, допустимое рабочее давление и угол отклонения

Размеры, мм											Допуст. рабоч. давл., МПа	Допуст. угол откл-я при укладке °	Расчетная масса (кг) трубы с раструбом (без цем. покрытия / с цем. покрытием) длиной L, мм
DN	DE		S		S₁		I	I₁	h_-1,0	b^±2			5800		6000
600	635	^+1,0	9,9	^-1,9	5	^+3,5	120	200	7,0^+0,5	11,0	3,2	3	888,2	1010	916	1048
		_-4,0				_-2,0
700	738	^+1,0	10,8	^-2,0	6	^+4,0	150	235	7,0^+0,5	11,0	2,5	2	1129	1314	1164	1355
		_-4,2				_-2,5
800	842	^+1,0	11,7	^-2,1	6	^+4,0	160	245	7,0^+0,5	11,0	1,6	2	1403	1608	1446	1658
		_-4,5				_-2,5
900	945	^+1,0	12,6	^-2,2	6	^+4,0	175	260	7,5^+0,5	11,5	1,6	1,5	1703	1934	1755	1994
		_-4,8				_-2,5
1000	1048	^+1,0	13,5	^-2,3	6	^+4,0	185	270	7,5^+0,5	11,5	1,6	1,5	2033	2288	2095	2359
		_-5,0				_-2,5

Стопора чугунные для труб под соединение «RJS»

Стопора из ВЧШГ предназначены для фиксации уплотнительных колец и удержания труб в соединении «RJS».

DN, мм	L₁, мм	L₂, мм	L₃, мм	R, мм	h, мм	Количество стопорных элементов, шт.	Вес стопорных элементов, кг
DN, мм	L₁, мм	L₂, мм	L₃, мм	R, мм	h, мм	Количество стопорных элементов, шт.	одного	на соединение
600	193,6	105	43	317,5	25±1	10	1,8	18,0
700	222,0	103	43	369,0	28,9±1	10	2,0	20,0
800	256,7	107	44	421,0	30,5±1	10	2,1	21,0
900	222,21	108	45	472,5	29,2±1	13	2,2	28,6
1000	230,0	108	45	524,0	29,3±1	14	2,6	36,4

Уплотнительные кольца для соединений «Тайтон» и «RJS»

Резиновые кольца данной конструкции предназначены для уплотнения стыка трубы из ВЧШГ типа «Tyton» (Тайтон) и «RJS». Состав материала и свойства уплотнительных колец регламентируются нормативной документацией.

Размеры, мм													Масса, кг (справочная)
DN	d₁		d₂		d₃		h₁		t₁	t₂		r
600	692	±3,0	690	±3,0	26	+0,5	15	+0,3	46	10	+0,5	6,0	3,34
											-0,3
700	809	+5,0	803	±3,5	33,5	+0,5	20	+0,3	55	16	+0,5	7	4,55
		_-2,5									-0,3
800	919	+5,0	913	±3,5	35,5	+0,5	21	+0,3	60	16	+0,5	8	5,51
		_-2,5									-0,3
900	1026	+6,0	1020	±4,0	37,5	+0,5	22	+0,3	65	18	+0,5	9	6,30
		_-2,0									-0,3
1000	1133	+7	1127	±4,0	39,5	+0,5	23	+0,3	70	18	+0,5	9	7,04
		_-2,0									-0,3
