Наличие воздуха в трубопроводах различного предназначения и масштаба это серьезная проблема для эксплуатации всей системы и отдельных ее участков. Испанская компания Белгикаст предлагает эффективное решение данного вопроса с помощью своей продукции: специальных вантузов и предохранительных клапанов. Клапан предохранительный BV-05-60 для чистой воды позволяет предотвратить возникновение потенциальных аварий и поломок на предприятиях и территории других объектов.
Воздушный клапан BV-05-60 тройного действия
- быстрый выпуск воздуха при заполнении трубопровода;
- быстрый впуск воздуха при опорожнении трубопровода или в случае его повреждения;
- постоянное удаление воздуха в нормальных рабочих условиях (функция малого отверстия).
Конструкция клапана воздушного BV-05-60

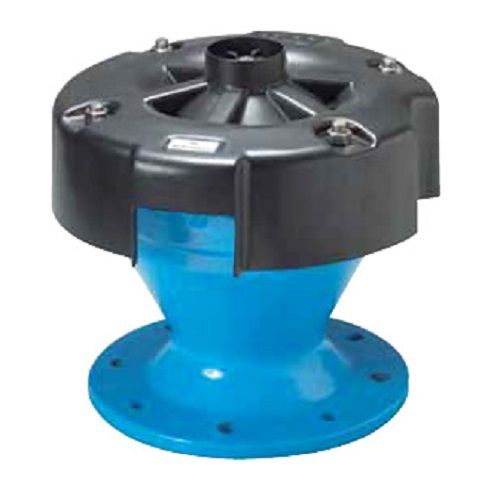

Воздушный клапан Belgicast BV-05-60 с двумя отверстиями имеют компактные размеры, предусмотрены варианты с установкой запирающего крана и без него. В клапане находятся два поплавка, расположенных в одной камере, имеющей обтекаемую форму. Один поплавок представляет из себя шар, полностью покрытый эластомером, второй поплавок – диск с двумя уплотнительными кольцами круглого сечения, расположенными концентрически.
Движение поплавков происходит в вертикальном направлении: вверх и вниз. Шаровой поплавок обеспечивает закрытие малого отверстия, а дисковый поплавок закрывает большие отверстия в крышке. Площадь больших отверстий рассчитывается таким образом, чтобы обеспечить свободное прохождение необходимого объема воздуха. Контроллер, расположенный в центре крышки позволяет проверять рабочее состояние клапана (устройство аналогичное тому, что используется в вантузах с одним отверстием). Кожух защищает отверстия в крышке от грязи и направляет поток воздуха вниз.
Оригинальная конструкция обеспечивает безопасную и безотказную работу воздушного клапана BV-05-60 в течение длительного срока.
Принцип действия клапана для чистой воды BV-05-60
Во время заполнения, воздух быстро выходит через большие отверстия крышки. По мере наполнения клапана BV-05-60 водой, замещающей воздух, шаровой и дисковый поплавки поднимаются и закрывают собой малое и большое отверстия соответственно. Во время опорожнения трубопровода или в случае повреждения трубопровода дисковый поплавок падает, освобождает отверстие, открывая, таким образом, доступ большим объемам воздуха.
Типы V1000 и V2000 поставляются с диском, который может использоваться двумя способами в зависимости от его расположения (запатентовано). Эта оригинальная конструкция позволяет выбрать под действием чего будет происходить закрытие клапана — расхода воды или воздуха
