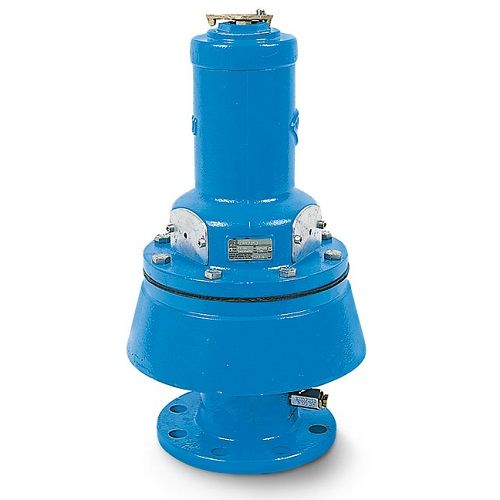

Предохранительный клапан Belgicast BV-05-62 DJET

Предохранительный клапан Belgicast BV-05-62 DJET

Компания Belgicast сделала все возможное, чтобы защитить трубопровод от гидравлических ударов и лишнего давления, и итогом их усердий стал предохранительный клапан для чистой воды BV-05-62 DJET.

Характерные свойства устройства – наверное крепкая и устойчивая пред коррозионными действиями система, вероятность скорого реагирования на изменение давления в сети, наличие моделей для прямого и непрямого действия.

Предохранительный клапан BELGICAST BV-05-62 оберегает трубопроводы от лишнего давления и гидроударов. Он вовремя выпускает нужное количество воды из системы, как только давление достигает установленного значения, предотвращая, таковым образом, вероятное разрушение трубопровода и остальные негативные результаты избыточного давления.

  • Прочная конструкция позволяет выдерживать высокое давление;
  • Полностью покрыт эпоксидной краской (RAL 5015);
  • Быстрая реакция на избыточное давление;
  • Установлен манометр для контроля давления в системе;
  • Доступны 4 варианта: DN 50/65 и DN 100 (прямого действия), DN 150 и DN 200 (непрямого действия);
  • PN 16/25.

Действие предохранительного клапана BV-05-62 DJET

Предохранительный клапан BELGICAST BV-05-62 оборудован пружинным спусковым преспособлением, который дозволяет клапану открываться как только достигнут поставленный степень давления в системе
(максимально 2 бара лишнего давления). Когда сила давления превосходит силу действия пружины, клапан одномоментно открывается, вызывая тем самым выброс объёма воды, пропорционального лишнему давлению.

Сообразно мерке возобновления обычного давления клапан равномерно закрывается.

Пружинный спусковой механизм может быть отрегулирован на
конкретное давление в системе ± 1 бар. Для этого употребляется ручной регулятор на крышке клапана. Для регулирования более чем на ± 1 бар убедитесь, что пружина дозволяет работать с нужным вам уровнем давления.

В зависимости от диапазона регулируемого давления предохранительный клапан может поставляться с 5 разными типами пружин:

  • DN 100: 1 — 5 / 5 — 7 / 7 — 16 / 16 — 25 бар;
  • DN 50 / 65 / 150 / 200: 1 — 5 / 5 — 10 / 10 — 16 / 16 — 25 бар.

Регулирующее устройство защищено от воды эластичной прокладкой EPDM.

Материалы и размеры предохранительного клапана BV-05-62 DJET

Материалы и размеры клапана Belgicast BV-05-62 DJET
Наименование Кол-во Материал
1 Корпус 1 ВЧШГ GGG-42
2 Крышка 1
3 Верх крышки 1
4 Пружина 1 Сталь
5 Прокладка 1 EPDM
DN 50 65 100 150 200
NP-10

D

165 185 220 285 340

K

125 145 180 240 295

G

99 118 156 211 266

L2

19 19 19 23 23

4 4 8 8 8
NP-16

D

165 185 220 285 340

K

125 145 180 240 295

G

99 118 156 211 266

L2

19 19 19 23 23

4 4 8 8 12
NP-25

D

165 185 235 300 360

K

125 145 190 250 310

G

99 118 156 211 274

L2

19 19 23 28 28

8 8 8 8 12

Выпускная способность клапана BV-05-62 DJET

Выпускная способность клапана BV-05-62 DJET

Пример: при ограничении давления 8 бар предохранительный клапан BV-05-62 DN 150 способен выпустить 240 л/с при превышении давления на 2 бар.
