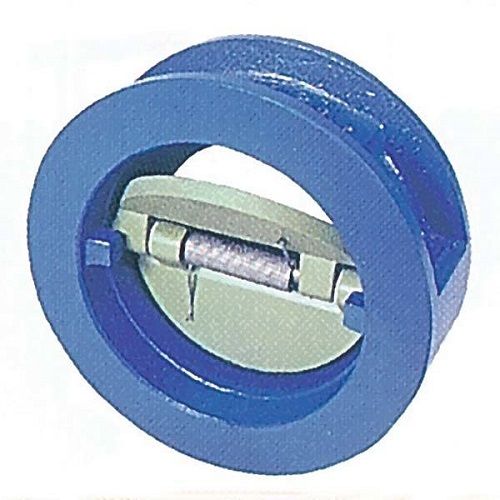

Обратный клапан Belgicast с двойным диском

Обратный клапан Belgicast с двойным диском

Обратный клапан с двойным диском вафельного типа производится только из сероватого либо ковкого чугуна с диаметрами относительного прохода от 40 по 1200 мм и может использоваться на сетях с давлением 10, 16 либо 25 бар.

Строительная длина соответствует 5752, Серия 16, DIN 3202 K3.

Обратный клапан Belgicast вафельного типа предназначен для межфланцевого соединения. Используется для защиты насосного оборудования и сетей. Возможна установка клапана в горизонтальном или вертикальном положении. Диапазон рабочих температур от -10°C до +120°C.

Строительная длина соответствует 5752, Серия 16, DIN 3202 K3.

Работа клапана:

  • Под напором воды открывается. Fод воздействием обратного напора, как только произошла остановка насоса, закрывается, при этом срабатывают вспомогательные пружины, обеспечивающие тихое постепенное закрытие;
  • При установке обратного клапана после насоса по возможности производите монтаж как можно дальше от сужений и отводов трубопровода. Рекомендуется устанавливать клапан после прямого отрезка трубы длиной в 5 раз больше её диаметра.
Ду CV KV
m³/sg
mm water
column spring
action
мм дюйм
40 90 0.0215 300
50 2 90 0.0215 300
65 90 0.0215 300
80 3 150 0.0359 300
100 4 300 0.0718 200
125 5 800 0.19157 150
150 6 800 0.19157 150
200 8 1700 0.4070 140
250 10 3000 0.7183 140
300 12 4000 0.9578 130
350 14 5350 1.2811 130
400 16 7400 1.772 100
450 18 10000 2.394 70
500 20 13000 3.113 70
600 24 24000 5.747 60
700 28 40000 9.578 60
800 32 45500 10.895 50
900 36 62000 14.846 50
1000 40 90000 21.551 40
1200 48 130000 31.130 30
Maтериалы конструкции обратного клапана Belgicast с двойным диском вафельного типа

Maтериалы конструкции:

  • Корпус и пластины: серый чугун GG-25 (СЧ-25) и ковкий чугун GGG-40 (ВЧ-40), углеродистая сталь, нержавеющая сталь;
  • Оси: AISI-304, AISI-316, Monel 400;
  • Пружины: AISI-302, INCONEL-X, AISI-316;
  • Уплотнения: нитрил, EPDM, viton.

Спецификация размеров:

Ду A B C E F G Вес
Ру10/16
кг
Вес
Ру25
кг
мм дюйм Ру10 Ру16 ANSI
125/150*
Ру25 Ру40 Ру10 Ру16 ANSI
125/150
Ру25 Ру10 Ру16 ANSI
125/150
Ру25
40 94 94 94 43** 55 12 33 21 1 1
50 2 108 104 108 108 43 55 12 33 21 1.3 1.3
65 128 124 128 46 58.5 12 33 18.7 2.4 2.4
80 3 143 136 143 143 64 71 18 41 30.8 3.2 3.2
100 4 163 169 169 169 64 96 28 52 30.2 4.2 4.2
125 5 194 194 194 194 70 125 35 70 30.3 7 7
150 6 219 219 224 224 76 128 33 70 37 9 9
200 8 275 275 284 293 89 192 60 104 36 15 15
250 10 329 338 338 355 114 244 81 126 48 27 27
300 12 380 408 402 419 114 295 100 153 49 34 34
350 14 440 450 458 127 320 108 168 57 55 55
400 16 490 514 514 140 380 137 195 58 70 70
450 18 540 556 543

M
O
D
E
L

B

152

M
O
D
E
L

B

420

M
O
D
E
L

B

152 217 65 100 160
500 20 595 618 605 152 480 175 247 65 120 180
600 24 696 735 716 178 585 222 299 77 180 260
700 28 810 810 830 229 690 250 352 103 260 500
800 32 915 915 937 241 780 290 395 107 350 620
900 36 1015 1015 1046 241 850 332 445 112 520 780
1000 40 1124 1124 1216 300 940 332 483 152 760 1200
1200 48 1340 1340 1380 350 1150 442 601 159 1200 2000

* Только для межфланцевой установки
** Дизайн не соответствует ISO 5752
