Задвижки фланец-раструб SYSTEM 2000 HAWLE

Задвижки фланец-раструб SYSTEM 2000 HAWLE

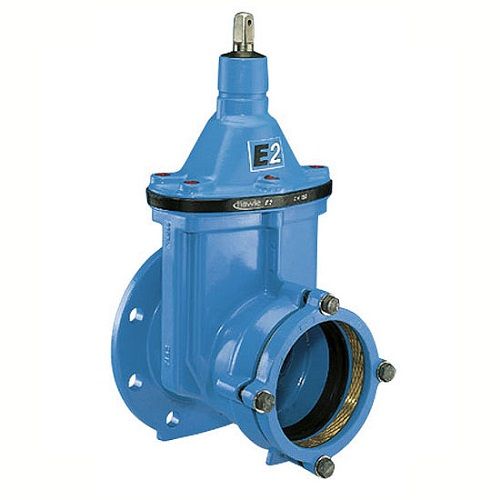

Упругозапирающиеся клиновые задвижки SYSTEM 2000 Hawle с фланцем и раструбами для ПЭ (ПЭ 80/100) и ПВХ труб .

  • Стык трубы герметизируется манжетным уплотнением.
  • Необходимо минимальное усилие для ввода трубы.
  • Система фиксации трубы отделена от системы герметизации и приводится в действие затягиванием прижимного кольца.
  • Для тонкостенных ПЭ труб (с толщиной стенок до 3 мм) и низкого внутреннего давления мы рекомендуем применение поддерживающей втулки.

Фланцы соответсвуют DIN EN 1092-2, засверлены по DIN 2501 — Py 1.0 Мпа (стандарт).
DIN 2501 — Py 1.6 МПа от DN 200 мм укажите при заказе — Другие стандарты по заказу.

Заказ No. Ру / МПа Условный проход / DN диаметр трубы мм
50 65 80 100 100 125 150 150 200 200 250 250 300
63 75 90 110 125 140 160 180 200 225 250 280 315
4041E2 1.6
*
*
*
*
*
*
*
*
*
*
*
*
*

Материалы и характеристика модели:

1/2/16 — Корпус (1), крышка (2) и прижимное кольцо (16) из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 — DIN 1693) покрыты внутри и снаружи антикоррозионным эпоксидным покрытием по DIN 30677-T2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK — ассоциация высококачественной антикоррозионной защиты);

3 — Шпиндель из нержавеющей стали St 1.4021, с накатанной резьбой поверхность скольжения О-образного кольца;

4 — Клин из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 — DIN 1693), внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды;

5 — Направляющие клина выполнены из износостойкого пластика с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и истирание и мин. усилия на закрытие;

6 — Гайка клина из латуни CuZn36Pb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание;

7 — Втулка с О-образными сальниками из MS 58;

8 — О образные сальники из эластомера, установленные в некорродирующие материалы (в соответствии с DIN 3547-T1) и пригоден для замены под давлением до DN 200 (требования ISO 7259), от DN 250 — без давления;

9 — Внутренний резиновый манжет из эластомера (годный для питьевой воды);

10 — Кольцо из POM;

11 — Пыльник из эластомера;

12 — Резиновая прокладка из эластомера (годный для питьевой воды);

13 — Болты крышки St 8.8 DIN 912 абсолютно защищены от коррозии заливочной массой и резиновым уплотнением между корпусом и крышкой;

14 — 3ащитное кольцо из ПЭ предотвращает повреждение антикоррозионного слоя при транспортировке;

15 — Шайбы скольжения из POM обеспечивают легкое управление шпинделем;

17 — Обжимное кольцо из Ms 58 (при DN 300 и выше — Rg 7);

18 — Манжетное уплотнение из эластомера (годный для питьевой воды);

19 — Болты и шайбы из A2 (нерж. сталь);

20 — Пространственные втулки из ПЭ.

Технические характеристики фланцевой задвижки фланец-раструб: PDF формат
