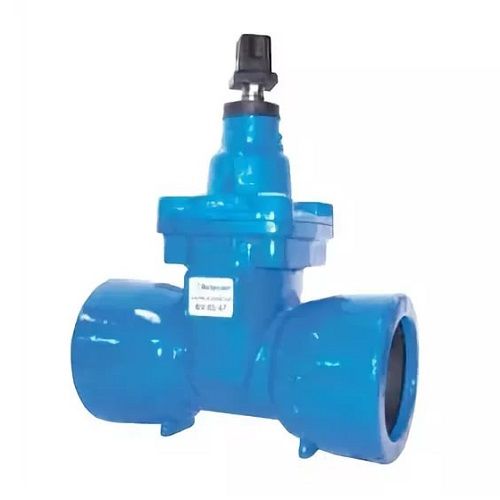

Задвижки Belgicast с раструбами и уплотнением TYTON для чугунных труб

Задвижки Belgicast с раструбами и уплотнением TYTON для чугунных труб

Универсальная раструбная задвижка с уплотнением TYTON специализирована для такого, чтоб в процессе монтажа корректировать отклонения от оси в пределах нескольких градусов.

Для избежания анодного травления изделие владеет электроизоляционное уплотнительное кольцо для установки меж задвижкой и трубой.

Крышка и корпус задвижки Belgicast исполнены из чугуна марки GGG-50, клин обрезинен NBR либо EPDM. Произведение полностью защищено от ржавчины: части, которые соприкасаются со средой, имеют защитное покрытие. Поверхность покрыта лазурной порошковой краской, нанесенной электростатическим методом.

Предоставленная задвижка с раструбами и уплотнением TYTON делается в диаметрах от 80 по 200 мм и рассчитана на использование на чугунных трубопроводах с давлением 10 либо 16 бар.

Технические характеристики задвижки Belgicast с раструбами

Наименование Кол-во
единиц
Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Гайка фиксации клина 1 Медный сплав UNE EN 12165
7 Уплотнение корпуса 1 EPDM/NBR UNE EN 681-1
8 Стопорное кольцо 1 Медный сплав UNE EN 12165
9 Уплотнитель шпинделя 1 EPDM UNE EN 681-1
10 Фиксирующая гайка 1 Медный сплав UNE EN 12165
11 Уплотн. Гайка-Шпиндель) 2 NBR ASTM D2000
12 Уплотн. (Гайка-Крышка) 1 NBR ASTM D2000
13 Болт (корпус-крышка) асс./DN Сталь 8.8
14 Пыльник 1 EPDM/NBR UNE EN 681-1
15 Штурвал 1 Сталь DIN 17440
16 Болт штурвала 1 X 5 CrNi 18 10 DIN 17440
17 Шайба 1 X 5 CrNi 18 10 DIN 17440
18 Прямоугольная насадка 1 GGG-50 DIN EN 1563
19 Болт насадки 1 X 5 CrNi 18 10 DIN 17440
20 Лента насадки 1 Люполен
21 Соединение TYTON (тайтон) 2 EPDM UNE 53571
Технические характеристики задвижки Belgicast с раструбами
DN Ø A L L1 E D1 Кол-во оборотов до полного закрытия Вес, кг Поворотный
момент, Nw.m
80 98 268 290 114 84 175 16 13 40
100 118 310 320 127 88 200 20 17.5 40
150 170 398.5 350 137 94 300 30 32 70
200 222 488.5 380 152 100 350 33 53 90
