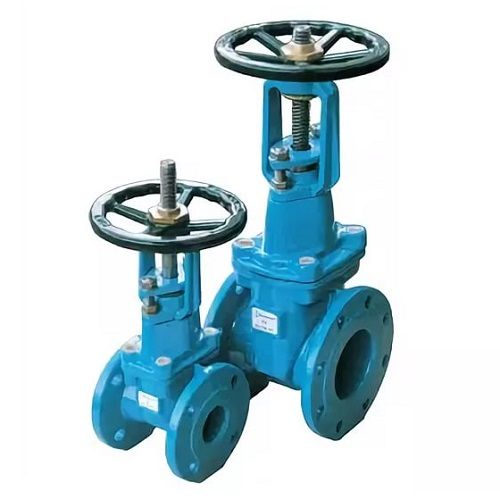

Задвижка фланцевая с внешним выдвижным шпинделем Belgicast

Задвижка фланцевая с внешним выдвижным шпинделем Belgicast

Задвижка Belgicast фланцевая различается наличием выдвижного шпинделя, который дозволяет определить раскрытое либо закрытое положение клина.

Для не опасной эксплуатации задвижки присутствует двойная система сменяемых при износе уплотнений, сделанных сообразно эталонам AWWA-C-509-80.

Благодаря установленному шплинту техническое обслуживание сальника никак не потребуется. Чугунный корпус и крышка сопрягаются меж собой утопленными болтами, защищенными от ржавчины термоклеем.

Все плоскости надежно защищены от коррозии порошковым или резиновым покрытием. Задвижка с внешним выдвижным шпинделем имеет возможность обладать условный диаметр от 40 по 350 мм и рекомендовано изготовителем для систем пожаротушения.

Данная серия задвижек может производиться как в коротком (F4), так и в длинном (F5) исполнении.
PN-10/16 / DN-40/350.

Технические характеристики задвижки с внешним выдвижным шпинделем

Технические характеристики задвижки Belgicast с внешним выдвижным шпинделем
DN ISO 2531 PN-10 A B D1 EN 558 (DIN 3202) Вес, кг Кол-во оборотов до
полного закрытия
D K G b No. x d F-14
(F-4)
F-15
(F-5)
F-14
(F-4)
F-15
(F-5)
40 150 110 84 19 4х19 276 316 200 140 240 11 12 10
50 165 125 99 19 4х19 286 336 200 150 250 14 15 12.5
65 185 145 118 19 4х19 327 392 225 170 270 18.5 19.5 13
80 200 160 132 19 8х19 405 485 225 180 280 24 25.5 16
100 220 180 156 19 8х19 442 542 275 190 300 28 30 20
125 250 210 184 19 8х19 552 677 325 200 325 39.5 41 25
150 285 240 211 19 8х23 591 741 325 210 350 44 50 30
200 340 295 266 20 8х23 734 934 375 230 400 75 83 33
250 400 350 319 22 12х23 921 1171 500 250 450 110 125 45
300 455 400 370 24.5 12х23 998 1298 500 270 500 145 165 50
350* 520 460 429 26.5 16х23 998 1298 500 290 550 159 181 50

* Проходное сечение 300 mm Ø
Размеры фланцев указанны на PN 10, но могут также быть рассверленны на PN 16.
