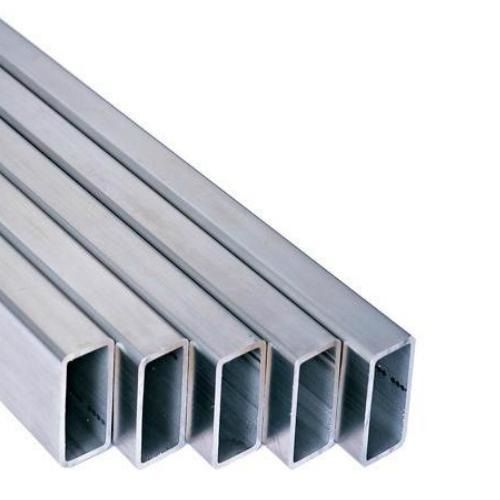

Трубы электросварные прямоугольные по ТУ 14-105-737-04

Трубы электросварные прямоугольные по ТУ 14-105-737-04

Областью применения профильных труб является всё, что можно отнести к металлоконструкциям. Поэтому данный вид проката находит широкое применение в строительстве, мебельном производстве, машиностроении и других отраслях экономики.

Размеры, мм Предельные отклонения наружных размеров Масса погонного метра трубы, кг, при толщине стенки, мм
А В 1 1,2 1,35 1,5 1,75 2 2,5 3 3,5 4 4,5 5
20 10 ± 0,20 мм 0,46 0,55 0,6 0,67
15 0,53 0,63 0,71 0,79
25 10 0,53 0,63 0,71 0,79
15 ± 0,25 мм 0,61 0,73 0,82 0,91 1,04 1,19
28 25 0,97 1,09 1,2 1,4 1,59
30 10 0,61 0,73 0,82 0,91 1,04 1,19
15 0,68 0,81 0,91 1,01 1,17 1,33
20 0,78 0,93 1,05 1,15 1,35 1,52 1,8 2,16
25 0,86 1,02 1,14 1,27 1,47 1,68
35 15 0,78 0,93 1,05 1,15 1,35 1,52
40 20 ± 0,30 мм 0,93 1,12 1,25 1,39 1,61 1,84 2,29 2,39
25 1,02 1,22 1,37 1,52 1,76 2,01 2,53 2,63
30 1,1 1,32 1,47 1,64 1,9 2,17 2,72
35 1,18 1,4 1,58 1,75 2,03 2,32 2,92
45 20 1,02 1,22 1,37 1,52 1,76 2,01 2,53
25 1,32 1,47 1,64 1,9 2,17 2,72
30 1,18 1,4 1,58 1,75 2,03 2,32 2,92
50 10 0,93 1,12 1,25 1,39 1,61 1,84
20 1,1 1,32 1,47 1,64 1,9 2,17
25 1,18 1,4 1,58 1,75 2,03 2,32 2,92 3,1
30 1,5 1,69 1,87 2,17 2,48 3,08
40 2,1 2,45 2,78 3,45 3,8 4,88
45 2,2 2,51 2,92 3,63
55 40 ± 0,40 мм 2,2 2,56 2,92 3,63
60 20 1,86 2,17 2,46 3,06
30 2,1 2,45 2,78 3,45 3,8
35 2,2 2,56 2,92 3,63
40 2,33 2,71 3,09 3,85
70 30 2,33 2,71 3,09 3,85
40 ± 0,50 мм 2,57 2,98 3,41 4,24
50 2,79 3,24 3,71 4,61
80 30 ± 0,60 мм 2,57 2,98 3,41 4,24
40 2,79 3,24 3,71 4,61
60 4,26 5,29 6,16 7,31 8,02 9,26 9,7
90 50 4,26 6,16 7,31 8,02 9,26 9,7
70 7,1 8,41 9,28 10,67 11,3
80 7,82 9,02 10,26 11,49 12,7
100 40 ± 0,80 мм 4,26 6,16 7,31 8,02 9,26 9,7
60 7,1 8,41 9,28 10,67 11,3
Размеры, мм Предельные отклонения наружных размеров Масса погонного метра трубы, кг, при толщине стенки, мм
А В 1 1,2 1,35 1,5 1,75 2 2,5 3 3,5 4 4,5 5
100 70 ± 0,80 мм 7,82 9,02 10,26 11,49 12,7
80 9,51 10,5 12,08 12,8
110 50 7,1 8,41 9,28 10,67 11,3
60 7,82 9,02 10,26 11,49 12,7
70 9,51 10,5 12,08 12,8
100 11,18 12,73 14,26 15,78
120 40 7,1 8,41 9,28 10,67 11,3
50 7,82 9,02 10,26 11,49 12,7
60 9,51 10,5 12,08 12,8
90 11,18 12,73 14,26 15,78
130 50 9,51 10,5 12,08 12,8
80 11,18 12,73 14,26 15,78
120 13,42 15,29 17,15 18,99
150 60 11,18 12,73 14,26 15,78
100 13,42 15,29 17,15 18,99

  — трубы из холоднокатаной заготовки

  — трубы из горячекатаной травленой или горячекатаной заготовки

  — трубы из холоднокатаной, горячекатаной травленой или горячекатаной заготовки

  — предполагаемый сортамент ТЭСА «21-89», из горячекатаной заготовки (со 2-ой половины 2005г.)

  — трубы из горячекатаной заготовки

  • Примечание: фактическое значение массы погонного метра может отличаться от рассчитанного номинального значения на ±12,5%.
  • Трубы наружными размерами 20×10 — 80×40 мм изготавливаются из стали марок S235JR, S235JR2G по EN 10025-90+A1-93; DC01, DC03 по EN 10130-91+А1-98.
  • Трубы наружными размерами 80×60 — 150×100 мм изготавливаются из стали марок 235JR, S235JR2G по EN 10025-90+A1-93; S355J2H по EN 10219-97.
