Раструбные переходы Keulahutte

Раструбный переход ХР применяются в трубопроводных системах различного назначения как в коммунальном хозяйстве, так и в промышленных отраслях с условиями эксплуатации —120-150°C и 1,6МПа. Чугунный переход раструбный является надежным и прочным соединительным элементом с высокими эксплуатационными показателями.

Категория: Переходы

Описание
Оставьте заявку онлайн

Описание

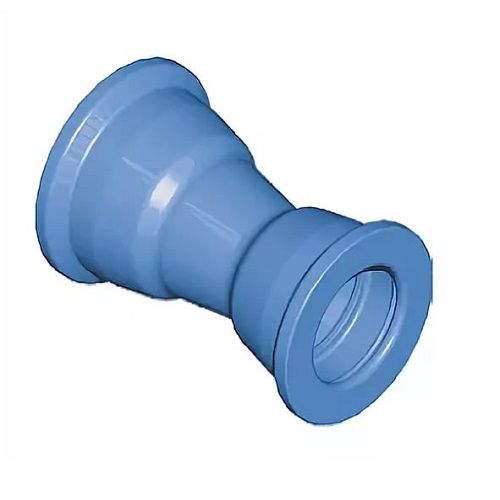

Переход раструбный ХР

Двойные раструбные переходы являются конкурентоспособными и превосходят по многим параметрам аналогичные изделия, которые изготавливаются из других материалов, включая сталь. Раструбные соединения позволят произвести стыковку труб без использования какого-либо крепежа. Раструб имеет форму чаши, по ободу которой вставляется специальная резиновая манжета. Типы соединений чугунных труб не требует особых навыков и знаний.

Такие переходы раструбные компании Keulahutte пользуются большой популярностью среди многих потребителей строительного и ремонтного сектора, как на территории России, так и за рубежом. Уровень качества чугунных переходов находится в соответствии с данными ГОСТа. Раструбные переходы ХР выполнены в соответствии по DIN EN 545. Тип MMR из высокопрочного чугуна (ВЧ). При выборе переходов необходимо обращать внимание на диаметры условного прохода разных концов изделия, а также на типы соединений.

Защитные покрытия раструбного перехода ХР

эпоксидное порошковое покрытие по DIN EN 14901 с минимальной толщиной слоя > 250 микрон;
внутренняя облицовка цементным раствором;
внутреннее и наружное эмалевое покрытие по DIN 51178;
покрытие грунтовкой (Фриацинк) – по запросу.

				Размеры в [мм]			Масса отливки
DN	DN	S	S	S	S	L	кг TYT
50* **	40			4,0	4,0	200	8,5*
65* **	40			4,0	4,0	200	10,0*
	50			4,0	4,0	200	11,0*
80*	40	7,0	7,0	4,0	4,0	200	12,0*
	50	7,0	7,0	4,0	4,0	110	7,0*
	65	7,0	7,0	4,0	4,0	200	14,5
100*	50	7,2	7,0	4,0	4,0	150	7,0
	65	7,2	7,0	4,0	4,0	90	7,2
	80	7,2	7,0	4,0	4,0	90	7,5
125	65*	7,5	7,0	4,0	4,0	170
	80	7,5	7,0	4,0	4,0	140	9,9
	100	7,5	7,2	4,0	4,0	100	9,8
150*	65	7,8	7,0	4,0	4,0	100
	80	7,8	7,0	4,0	4,0	190	12,3
	100	7,8	7,2	4,0	4,0	150	12,3
	125	7,8	7,5	4,0	4,0	100	12,6
200	100	8,4	7,2	4,0	4,0	250	18,3
	125	8,4	7,5	4,0	4,0	200	18,7
	150	8,4	7,8	4,0	4,0	150	18,7
250*	125	9,0	7,5	4,0	4,0	300	26,3
	150	9,0	7,8	4,0	4,0	250	26,5
	200	9,0	8,4	4,0	4,0	150	25,8
300*	150	9,6	7,8	4,0	4,0	350	35,9
	200	9,6	8,4	4,0	4,0	250	35,7
	250	9,6	9,0	4,0	4,0	150	34,6

				Размеры в [мм]			Масса отливки
DN	DN	S	S	S	S	L	кг TYT
350*	200	10,2	8,4	5,0	4,0	360	47,8
	250	10,2	9,0	5,0	4,0	260	46,8
	300	10,2	9,6	5,0	4,0	160	45,1
400*	250	10,8	9,0	5,0	4,0	360	60,7
	300	10,8	9,6	5,0	4,0	260	58,0
	350	10,8	10,2	5,0	5,0	160	55,5
500*	350	12,0	10,2	5,0	5,0	360	88,2
	400	12,0	10,8	5,0	5,0	260	83,0
600*	400	13,2	10,2	5,0	5,0	460	128,0
	500	13,2	10,8	5,0	5,0	260	116,0

* по запросу
S толщина стенок отливки
S толщина облицовки цементным раствором
SMU – резьбовая муфта по DIN 28601
TYT – TYTON (Тайтон) – вставная муфта по DIN 28603
