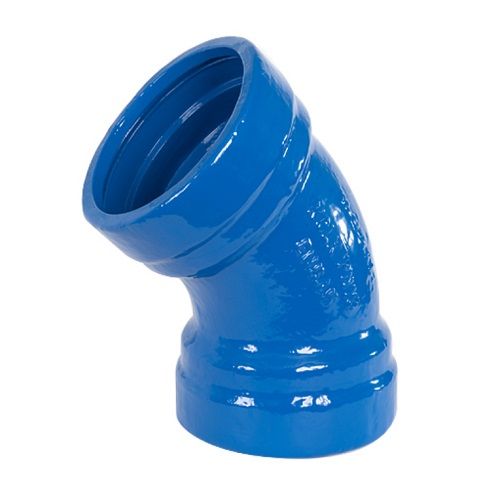

В передовых трубопроводных системах, где используются трубы, сделанные из высокопрочного чугуна с использованием шаровидного графита, нашли обширное использование чугунные отводы ВЧШГ, к вариации каких относятся чугунные отводы раструбные производства компании Keulahutte.

Данные отводы используются в тех вариантах, как скоро происходит строительство либо ремонт напорных водопроводов, исполняющих транспортировку горячей и прохладной воды, а еще иных жидкостей, которые содержат агрессивные в химическом плане вещества.

Благодаря своим высоким технико-эксплуатационным характеристикам отводы раструбные пользуются большой популярностью.

Раструбные отводы чугунные компании Keulahutte используются как на территории нашей страны, так и в остальных государствах, в каком месте прокладываются разные коммуникационные постройки, в большей степени те, которые предусмотрены для транспортировки питьевой воды, а еще воды, предназначенной для технических необходимостей.

Защитные покрытия:

  • эпоксидное порошковое покрытие по DIN EN 14901 с минимальной толщиной слоя > 250 микрон;
  • внутренняя облицовка цементным раствором;
  • внутреннее и наружное эмалевое покрытие по DIN 51178;
  • покрытие грунтовкой (Фриацинк) – по запросу.

Раструбный отвод 11 ¼°

Размеры в [мм] Масса отливки
DN b S₁ S₂ кг ≈ TYT
40* ** 63 7 , 0
50* ** 65 9 , 0
65* ** 68 11 , 5
80 30 7,0 4,0 6 , 5
100 35 7,2 4,0 7 , 8
125 35 7,5 4,0 10 , 6
150 40 7,8 4,0 13 , 4
   200¹⁾ 45 8,4 4,0 24 , 9
250 50 9,0 4,0 34 , 2
300 60 9,6 4,0 43 , 0
350* 65 10,2 5,0 44 , 9
400 70 10,8 5,0 66 , 5
   500²⁾ 85 12,0 5,0 100,0
600 95 13,2 5,0 140,0
700 110 14,4 6,0 200,0
800 125 15,6 6,0 271,2
900* 135 16,8 6,0 393,5
1000 150 18,0 6,0 495,7
1200* 175 20,4 6,0 768,5

Раструбный отвод 22 ½°

Размеры в [мм] Масса отливки
DN b S₁ S₂ кг ≈ TYT
40* ** 87 7 , 5
50* ** 90 9 , 5
65* ** 94 12 , 5
80 40 7,0 4,0 6 , 7
100 45 7,2 4,0 8 , 1
125 50 7,5 4,0 11 , 2
150 55 7,8 4,0 14 , 2
    200¹⁾ 65 8,4 4,0 21 , 0
250 75 9,0 4,0 30 , 7
300 90 9,6 4,0 40 , 4
350* 100 10,2 5,0 50 , 7
400 110 10,8 5,0 63 , 5
    500²⁾ 135 12,0 5,0 100,4
    600²⁾ 155 13,2 5,0 140,5
700 180 14,4 6,0 232,3
800 205 15,6 6,0 315,8
900* 225 16,8 6,0 456,0
1000 250 18,0 6,0 575,9
1200* 295 20,4 6,0 899,6

DN 40, 50, 65 – исполнение SMU

Раструбный отвод 30°

Размеры в [мм] Масса отливки
DN b S₁ S₂ кг ≈ TYT
40* ** 103 7 , 7
50* ** 107 9 , 3
65* ** 113 11 , 5
80 45 7,0 4,0 6 , 8
100 50 7,2 4,0 8 , 3
125 55 7,5 4,0 11 , 6
150 65 7,8 4,0 14 , 8
    200¹⁾ 80 8,4 4,0 22 , 0
250 95 9,0 4,0 32 , 0
300 110 9,6 4,0 43 , 2
350* 125 10,2 5,0 54 , 5
400 140 10,8 5,0 69 , 2
500 170 12,0 5,0 109,2
    600²⁾ 200 13,2 5,0 155,9
700 230 14,4 6,0 254,1
800 260 15,6 6,0 345,9
900* 290 16,8 6,0 496,3
1000 320 18,0 6,0 630,3
1200* 380 20,4 6,0 988,7

DN 40, 50, 65 – исполнение SMU

Раструбный отвод 45°

Размеры в [мм] Масса отливки
DN b S₁ S₂ кг ≈ TYT
      40* ** 133 8 , 6
      50* ** 144 10 , 7
      65* ** 151 13 , 9
80 55 7,0 4,0 7 , 1
100 65 7,2 4,0 8 , 8
125 75 7,5 4,0 12 , 3
150 85 7,8 4,0 15 , 9
  200¹⁾ 110 8,4 4,0 24 , 6
250 130 9,0 4,0 35 , 7
300 155 9,6 4,0 48 , 7
  350* 175 10,2 5,0 64 , 9
400 200 10,8 5,0 82 , 2
500 240 12,0 5,0 127,0
  600²⁾ 285 13,2 5,0 183,6
700 330 14,4 6,0 295,6
800 375 15,6 6,0 406,1
  900* 420 16,8 6,0 577,9
 1000 465 18,0 6,0 737,2
  1200* 555 20,4 6,0 1163,9

DN 40, 50, 65 – исполнение SMU

Раструбный отвод 90°

Размеры в [мм] Масса отливки
DN b S₁ S₂ кг ≈ TYT
40* ** 140 5 , 7
50* ** 150 7 , 0
65* ** 165 8 , 7
80 100 7,0 4,0 8 , 0
100 125 7,2 4,0 10 , 2
125 150 7,5 4,0 14 , 5
150 175 7,8 4,0 19 , 1
200¹⁾ 225 8,4 4,0 30 , 5
250 280 9,0 4,0 45 , 7
300 330 9,6 4,0 63 , 7
350* 410 10,2 4,0 140,0
400 430 10,2 4,0 126,0
500 550 12,0 4,0 237,0
600 645 13,2 4,0 365,0

DN 40, 50, 65 – исполнение SMU

¹⁾ DN 200 – на выбор исполнение TYTON или SMU

²⁾ DN 500 и DN 600 – на выбор исполнение TYTON или STO

*     по запросу

**   с SMU-соединением по заводскому стандарту

S₁   толщина стенок отливки

S₂   толщина облицовки цементным раствором

TYT – TYTON (Тайтон) — вставная муфта по DIN 28603

SMU – резьбовая муфта по DIN 28601

STO – сальниковая муфта по DIN 28502
