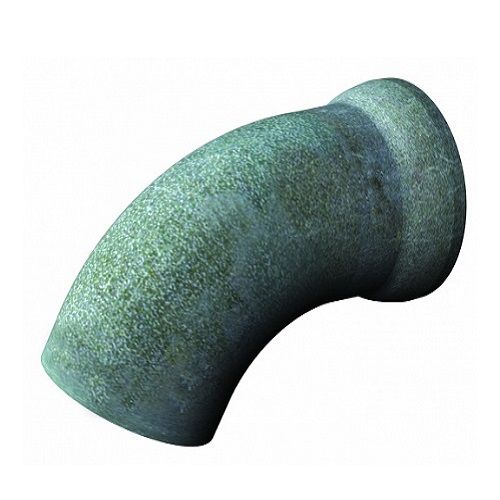

Чугунный отвод раструб — гладкий конец ОРГ

Отвод раструб-гладкий конец выступает соединительной деталью в трубопроводных сетях в сфере ЖКХ и промышленности.

Основное назначение такого отвода – изменение направления системы на 10, 15, 30, 45 или же 60 гр. Из-за особенностей технологии выполнения раструбных соединений ОРГ изготавливают только из чугуна. Гладкий конец отвода предполагает стыковку методом сварки.

Чугунный отвод раструб — гладкий конец ОРГ выпускаются по ГОСТу 5525-88 с разными присоединительными размерами, что позволяет подобрать нужную модификация практически под любую трубопроводную систему.

Материал изготовления – чугун высокой прочности, а также дополнительное покрытие обеспечивают долгий срок эксплуатации детали, коррозийную стойкость и высокую степень механической прочности.

Технические характеристики чугунного отвода ОРГ:

Наименование I I1 S R DH q Вес Манжеты
Отвод раструбгладкий конец

ОРГ 100 10 гр.

126 80 10 1440 118 40 18,8 кг 1
Отвод раструбгладкий конец

ОРГ 100 15 гр.

127 80 10 960 118 40 18,8 кг 1
Отвод раструбгладкий конец

ОРГ 100 30 гр.

129 80 10 480 118 40 18,8 кг 1
Отвод раструб гладкий конецОРГ 100 45 гр. 132 80 10 320 118 40 18,8 кг 1
Отвод раструб гладкий конецОРГ 100 60 гр. 144 80 10 250 118 40 18,8 кг 1
Отвод раструб гладкий конецОРГ 150 10 гр. 165 85 11 1890 170 40 34,6 кг 1
Отвод раструб гладкий конецОРГ 150 15 гр. 166 85 11 1260 170 40 34,6 кг 1
Отвод раструб гладкий конецОРГ 150 30 гр. 169 85 11 630 170 40 34,6 кг 1
Отвод раструб гладкий конецОРГ 150 45 гр. 174 85 11 420 170 40 34,6 кг 1
Отвод раструб гладкий конецОРГ 150 60 гр. 191 85 11 330 170 40 34,6 кг 1
Отвод раструб гладкий конецОРГ 200 10 гр. 205 85 13 2340 222 40 57 кг 1
Отвод раструб гладкий конецОРГ 200 15 гр. 206 85 13 1560 222 40 57 кг 1
Отвод раструб гладкий конецОРГ 200 30 гр. 209 85 13 780 222 40 57 кг 1
Отвод раструб гладкий конецОРГ 200 45 гр. 215 85 13 520 222 40 57 кг 1
Отвод раструб гладкий конецОРГ 200 60 гр. 242 85 13 420 222 40 57 кг 1
Отвод раструб гладкий конецОРГ 250 10 гр. 205 90 14 2340 274 40 78 кг 1
Отвод раструб гладкий конецОРГ 250 15 гр. 206 90 14 1560 274 40 78 кг 1
Отвод раструб гладкий конецОРГ 250 30 гр. 209 90 14 780 274 40 78 кг 1
Отвод раструб гладкий конецОРГ 250 45 гр. 215 90 14 520 274 40 78 кг 1
Отвод раструб гладкий конецОРГ 250 60 гр. 242 90 14 420 274 40 78 кг 1
Отвод раструб гладкий конецОРГ 300 10 гр. 205 95 15 2340 326 40 101 кг 1
Отвод раструб гладкий конецОРГ 300 15 гр. 206 95 15 1560 326 40 101 кг 1
Отвод раструб гладкий конецОРГ 300 30 гр. 209 95 15 780 326 40 101 кг 1
Отвод раструб гладкий конецОРГ 300 45 гр. 215 95 15 520 326 40 101 кг 1
Отвод раструб гладкий конецОРГ 300 60 гр. 242 95 15 420 326 40 101 кг 1
Отвод раструб гладкий конецОРГ 400 10 гр. 276 100 17 3150 429 50 185 кг 1
Отвод раструб гладкий конецОРГ 400 15 гр. 277 100 17 2100 429 50 185 кг 1
Отвод раструб гладкий конецОРГ 400 30 гр. 281 100 17 1050 429 50 185 кг 1
Отвод раструб гладкий конецОРГ 400 45 гр. 290 100 17 700 429 50 185 кг 1
Отвод раструб гладкий конецОРГ 400 60 гр. 100 17 429 50 185 кг 1
Отвод раструб гладкий конецОРГ 500 10 гр. 354 105 19 4050 532 50 302 кг 1
Отвод раструб гладкий конецОРГ 500 15 гр. 356 105 19 2700 532 50 302 кг 1
Отвод раструб гладкий конецОРГ 500 30 гр. 362 105 19 1350 532 50 302 кг. 1
Отвод раструб гладкий конецОРГ 500 45 гр. 373 105 19 900 532 50 302 кг 1
Отвод раструб гладкий конецОРГ 500 60 гр. 105 19 532 50 302 кг 1
Отвод раструб гладкий конецОРГ 600 10 гр. 386 115 21 4410 635 60 432 кг 1
Отвод раструб гладкий конецОРГ 600 15 гр. 388 115 21 2940 635 60 432 кг 1
Отвод раструб гладкий конецОРГ 600 30 гр. 394 115 21 1470 635 60 432 кг 1
Отвод раструб гладкий конецОРГ 600 45 гр. 406 115 21 980 635 60 432 кг 1
Отвод раструб гладкий конецОРГ 600 60 гр. 115 21 635 60 432 кг 1
Отвод раструб гладкий конецОРГ 700 10 гр. 425 120 24 4860 738 60 616 кг 1
Отвод раструб гладкий конецОРГ 700 15 гр. 428 120 24 3240 738 60 616 кг 1
Отвод раструб гладкий конецОРГ 700 30 гр. 434 120 24 1620 738 60 616 кг 1
Отвод раструб гладкий конецОРГ 700 45 гр. 447 120 24 1080 738 60 616 кг 1
Отвод раструб гладкий конецОРГ 700 60 гр. 120 24 738 60 616 кг 1
Отвод раструб гладкий конецОРГ 800 10 гр. 504 130 26 5750 842 60 864 кг 1
Отвод раструб гладкий конецОРГ 800 15 гр. 507 130 26 3840 842 60 864 кг 1
Отвод раструб гладкий конецОРГ 800 30 гр. 515 130 26 1920 842 60 864 кг 1
Отвод раструб гладкий конецОРГ 800 45 гр. 530 130 26 1280 842 60 864 кг 1
Отвод раструб гладкий конецОРГ 800 60 гр. 130 26 842 60 864 кг 1
Отвод раструб гладкий конецОРГ 900 10 гр. 536 135 28 6120 945 70 1116 кг 1
Отвод раструб гладкий конецОРГ 900 15 гр. 539 135 28 4080 945 70 1116 кг 1
Отвод раструб гладкий конецОРГ 900 30 гр. 547 135 28 2040 945 70 1116 кг 1
Отвод раструб гладкий конецОРГ 900 45 гр. 563 135 28 1360 945 70 1116 кг 1
Отвод раструб гладкий конецОРГ 900 60 гр. 135 28 945 70 1116 кг 1
