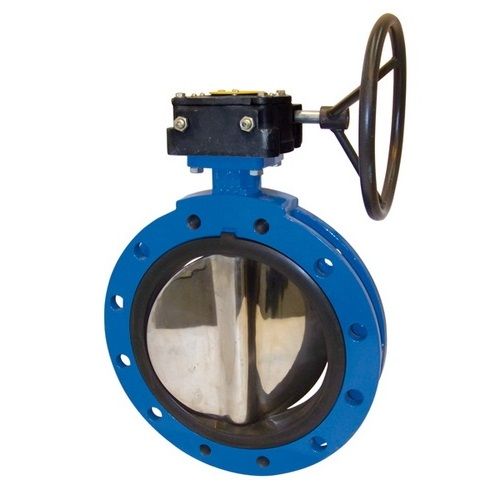

Затвор Belgicast фланцевого типа DN 700 - 1600

Затвор Belgicast фланцевого типа DN 700 — 1600

Этот фланцевый затвор компании Belgicast относится к арматуре для сетей с большими диаметрами труб. Произведение делается с относительными проходами от 700 по 1600 мм из чугуна.

Поворотно-дисковые затворы Belgicast – проверенная временем техника!

Диск затвора Belgicast имеет седловое уплотнение из обычного либо термостойкого каучука. 1-ый имеет возможность использоваться на сетях с температурой воды никак не более +80 градусов Цельсия, 2-ой – на трубопроводах со средой, нагретой по +120 градусов Цельсия. Давление в сети имеет возможность составлять 10 либо 16 бар.

Затвор фланцевого типа DN 700 — 1600 отличают низкий крутящий момент, центрированная ось, герметичность в двух направлениях и некоторые остальные положительные характеристики.

Шпиндель, корпус и остальные составляющие продукта защищены от среды – корпус покрыт порошковой голубой краской, внутренние детали еще подвергнуты обработке особыми средствами.

Затвор фланцевого типа Belgicast DN 700 - 1600
№ детали Наименование Материал
1 Корпус Чугун GGG-40
2 Диск Сталь CF8M
3 Седловое уплотнение EPDM / NBR
4 Шпиндель Сталь AISI-420
5 Нижняя ось Сталь AISI-420
6 Штифт Сталь
7 Стопор штифта Сталь AISI-420
8 Верхний подшипник Бронза B-62
9 Нижний подшипник Бронза B-62
10 Нижнее опорное кольцо подшипника Бронза B-62
11 Верхнее опорное кольцо подшипника Бронза B-62
12 Верхняя крышка Сталь F-114
13 Нижняя крышка Сталь F-114
14 Верхняя шпонка Сталь
15 Нижняя шпонка Сталь
Технические характеристики затвора фланцевого типа Belgicast DN 700 - 1600
DN A B E(1) I J Верхний фланец
K d3 d4 ISO 5211
700 1110 575 165 90 80 300 254 18 F-25
800 1245 620 190 90 80 300 254 18 F-25
900 1380 690 203 116 95 300 254 18 F-25
1000 1500 750 216 116 95 300 254 18 F-25
1100 1570 795 216 105 95 300 254 18 F-25
1200 1714 865 260 136 100 350 298 22 F-30
1400 1960 980 279 126 120 415 356 33 F-35
1600 2155 1090 318 155 150 475 406 43 F-40
DN PN 10
d5 M d6
700 840 M-27 20 30
800 950 M-30 20 33
900 1050 M-30 24 33
1000 1160 M-33 24 36
1100 1270 M-33 28 36
1200 1380 M-36 28 40
1400 1590 M-39 32 43
1600 1820 M-45 36 49
DN PN 16
d5 M d6
700 840 M-33 20 36
800 950 M-36 20 39
900 1050 M-36 24 39
1000 1170 M-39 24 42
1100 1270 M-39 28 42
1200 1390 M-45 28 49
1400 1590 M-45 32 49
1600 1820 M-52 36 56
DN AISI-150
d5 M d6
700 863 1¼» 24 35
800 978 1½» 24 41
900 1089 1½» 28 41
1000 1170 1½» 32 41
1100 1314.4 1½» 36 41
1200 1422.4 1½» 44 41
1400 1651 1¾» 44 48
1600
