Затвор Belgicast фланцевого типа DN 250 - 600

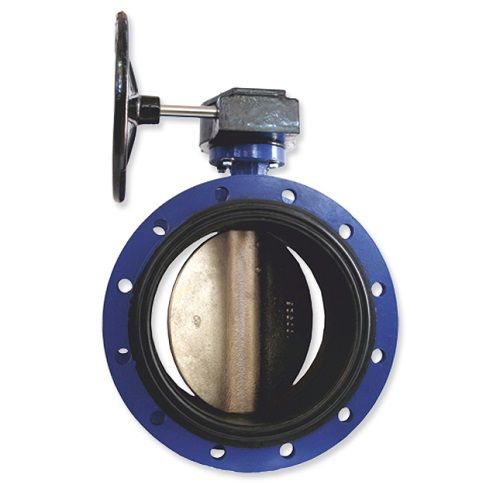

Затвор Belgicast фланцевого типа DN 250 — 600

Для трубопроводных сетей ГВС и ХВС испанской компанией Belgicast производится фланцевый затвор в диаметрах от 250 до 600 мм.

Это изделие производится из марочного чугуна марки GGG-40. Заслонка имеет возможность быть как чугунной, так и металлической. При этом в качестве материала для стального диска используется особая сталь CF8M.

Уплотнительными материалами которые были использованы для седла затвора служат резиновые вставки из EPDM либо NBR. Для других важных частей затвора используются нержавеющая сталь, бронза.

Затвор Belgicast фланцевого типа DN 250 — 600 может использоваться на сетях с температурами среды от -40 по +120 градусов по шкале Цельсия. Давление сети может составлять 10 либо 16 бар. Каждое изделие строго соответствует положениям ГОСТа и других стандартов интернационального масштаба.

Затвор фланцевого типа Belgicast DN 250 - 600
№ детали Наименование Материал
1 Корпус Чугун GGG-40
2 Диск Чугун GGG-40 / Сталь CF8M
3 Седловое уплотнение EPDM / NBR
4 Шпиндель Сталь AISI-420
5 Нижняя ось Сталь AISI-420
6* Верхний подшипник Бронза B-62
7 Подшипник диска Бронза B-62
8 Уплотнительное кольцо круглого сечения NBR
9 Штифт Сталь
10 Стопор Сталь
11** Средний подшипник Бронза B-62
12 Уплотнительное кольцо круглого сечения NBR
13 Нижняя крышка Сталь
14 Винтовое соединение Сталь
15 Нижняя шпонка Сталь

* деталь 6 отсутствует для DN350 PN10
** деталь 11 отсутствует для DN350 PN10

Технические характеристики затвора фланцевого типа Belgicast DN 250 - 600
DN A B E(1) I SW Верхний фланец
K d3 d4 ISO 5211
250 465 300 78 28 22 130 102 12 F-10
300 540 300 78 25 22 150 125 14 F-12
350 620 340 78 27 27 150 125 14 F-12
400 662 360 102 27 27 150 125 14 F-12
450 736 390 114 36 36 180 140 18 F-14
500 790 420 127 36 36 185 140 18 F-14
600 960 495 154 46 46 210 165 22 F-16
DN PN 10
d5 M d6
250 350 12 23
300 400 M-20 8 23
350 460 M-20 12 23
400 515 M-24 12 27
450 565 M-24 16 27
500 620 M-24 16 27
600 725 M-27 16 30
DN PN 16
d5 M d6
250 355 12 28
300 410 M-24 8 27
350 470 M-24 12 27
400 525 M-27 12 30
450 585 M-27 16 30
500 650 M-30 16 33
600 770 M-33 16 36
DN AISI-150
d5 M d6
250 361,9 7/8″ 12 26
300 431,8 7/8″ 8 26
350 476,3 1″ 8 30
400 540 1″ 12 30
450 578 1 1/8″ 12 32
500 635 1 1/8″ 16 32
600 749 1 1/4″ 16 35
