Задвижки стальные 30с41нж Ру16 Ду 50-400

Задвижка стальная с выдвижным шпинделем 30с41нж фланцевая предназначена для установки в качестве запорного устройства на трубопроводе с диаметром условного прохода от Ду 50 до Ду 400. Рабочей средой клиновой задвижки 30с41нж являются жидкие и газообразные не агрессивные нефтепродукты, газ, вода и пар при температуре до 450°C и давлении до 16 МПа.

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

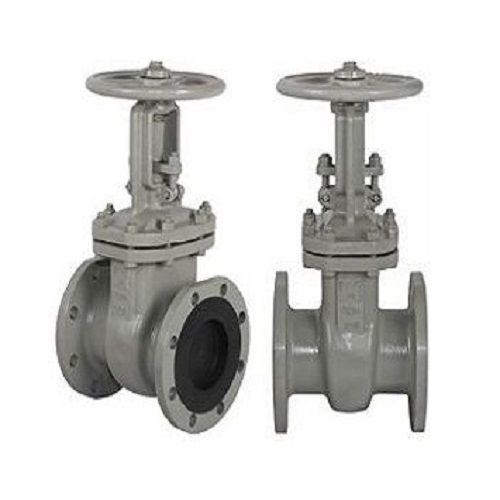

Задвижка 30с41нж стальная клиновая фланцевая

Задвижка 30с41нж стальная изготавливается с цельным клином, либо состоящим из двух пластин, расположенных под небольшим углом друг к другу, образуя клин. Отличительной особенностью задвижки является работа запорного органа при перекрытии потока рабочей среды. Перекрытие потока рабочей среды у задвижки 30с41нж Ру16 происходит за счет перпендикулярного перемещения запорного элемента, ведущее к уменьшению коэффициента гидравлического сопротивления. Задвижка фланцевая 30с41нж Ру16 может устанавливаться на трубопроводах независимо от направления потока рабочей среды. Уплотнительные поверхности корпуса и клина наплавлены коррозиестойкой сталью, что позволяет длительно эксплуатировать задвижки с заданной герметичностью.

Задвижка 30с41нж имеет следующие преимущества

  • простота конструкции;
  • небольшое гидравлическое сопротивление;
  • ремонтопригодность;
  • возможность многоразового применения;
  • долговечность.

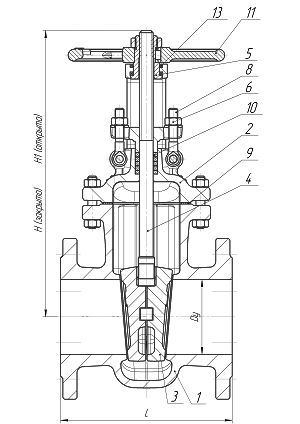

Материальное исполнение задвижки 30с41нж

материальное исполнение задвижки 30с41нж

Задвижка 30с41нж отличается высочайшим качеством, поэтому Вы можете быть уверены, что оно прослужит вам не один год.

  1. Корпус: сталь 25Л, 35Л;
  2. Крышка: сталь 25Л, 35Л;
  3. Клин(диски): сталь25Л,35Л с наплавкой, 20Х13;
  4. Шпиндель: 20Х13;
  5. Гайка шпинделя: сталь 35, 40Х;
  6. Гайка: углеродистая сталь ГОСТ 1050-88 класс прочности не ниже 5 по ГОСТ 1759.5-87;
  7. Шпилька, болт: углеродистая сталь ГОСТ 1050—88 класс прочности не ниже 5.6 по ГОСТ 1759.5-87;
  8. Болт откидной: сталь 35;
  9. Уплотнение между корпусом и крышкой (прокладка, кольцо): паронит, ТРГ;
  10. Набивка сальника: АГИ, ТРГ;
  11. Маховик: сталь25Л;
  12. Наплавка на кольце в корпусе: 07Х25Н13;
  13. Наплавка на клине: 13Х25Т.

Габаритные размеры стальной задвижки 30с41нж

Диаметр, ммL, ммD, ммD 1 , ммnd, ммH, ммH 1 , ммD OМасса, кг
5018016012541829035516017
802101951608/41836042516029
10023021518081839049021039
12525524521081847060021061
15028028024082256571532083
2003303352951222695900320124
25045040535512268551120400242
300500460410122610001310460315
350550520470162612201570460465
400600580525163014401850502640
