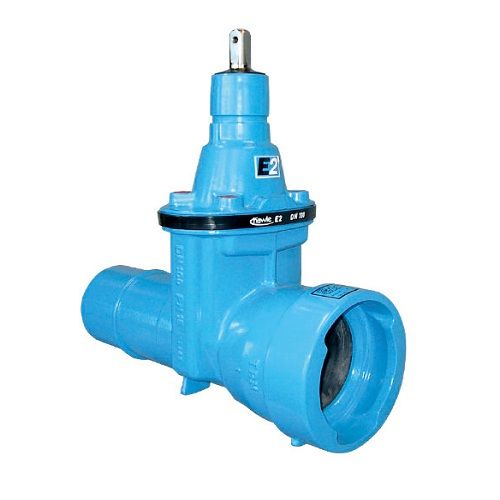

Задвижки раструбные VRS стандарта HAWLE

Задвижки раструбные VRS стандарта HAWLE

Свежий эталон VRS, на базе которого сотворена предоставленная задвижка, гарантирует долговечность продукта и вариативность его внедрения на трубопроводах водоснабжения.

Задвижка раструбная стандарта VRS имеет несколько вариантов диаметров от 80 по 300 мм, изготавливается из покрытого порошковым слоем ковкого чугуна марки EN-GJS-400-18.

Для покрытия клина используется эластомер, что дозволяет применять задвижку «Hawle E2» стандарта VRS в питьевом хозяйстве. Клин обеспечен гаджетом для слива воды, направляющими из крепкого пластмассы. Клиновая гайка исполнена из крепкой латуни.

Задвижки раструбные имеют возможность использоваться с электроприводом, штоком, а еще снабжаться указателем расположения затвора. Закрывается по часовой стрелке

Материалы и характеристика модели:

1/2 — Корпус (1) и крышка (2) из ковкого чугуна EN-GJS-4C0-18 в соответствии с EN 1563 (GGG 4С0 — DIN 1693) покрыты внутри и снаружи антикоррозионным эпоксидным покрытием пo DIN 30677-Т2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 (GSK — ассоциация высококачественной антикоррозионной защиты);

3 — Шпиндель из нержавеющей стали St 1.4021, с накатанной резьбой;

4 — Клин из ковкого чугуна EN-GJS-40D-18 в соответствии с EN1563 (GGG 400 — D N 1693), внутри и снаружи покрыт вулканизированным эластомером (годньй для питьевой воды) и с устройством слива опорожнения воды;

5 — Направляющие клина выполнены из износостойкого пласта с высокими характеристиками скольжения. Оптимальная конструкция гарантирует мин. трение и истирание и мин. усилия на закрытие;

6 — Гайка клина из латуни. Большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание;

7 — Втулка с 0-сбразными сальниками из MS 58;

8 — О образные сальники из эластомера, установленные в некорродирующие материалы (в соответствие с DIN 3547-Т1) и пригодны для замены под давлением до DN 200 {требования ISO 7259), от DN 250 без давления;

9 — Внутренний резиновый манжет из эластомера (годный для питьевой воды);

10 — Кольцо из РОМ;

11 — Пыльник из эластомера;

12 — Резиновая прокладка из эластомера (годный для пищевой воды);

13 — Болты крышки St 8.8 DIN 912 абсолютно защищены техническим парафином и резиновым уплотнением между корпусом и крышкой;

14 — Защитное кольцо из РЕ предотвращает повреждение антикоррозионного слоя при транспортировке;

15 — Шайбы скольжения из РОМ обеспечивают легкое управление шпинделем;

16 — Уплотнение раструба из эластомера (годный для питьевой воды);

17 — Фиксаторы не входят в комплект поставки.

Технические характеристики раструбной задвижки VRS: PDF формат
