Задвижки клиновые PN 25 Hawle E2

Упруго-запирающаяся чугунная задвижка Hawle E2 с гладким проходным каналом и фланцевым присоединением для внедрения в тяжких критериях эксплуатации. Задвижка «Hawle E2» клиновая PN 25 имеет гладкий проходной канал, присоединяется фланцевым методом к сетям водоснабжения с трудящимся давлением в 2,5 МПа.

Категория: Задвижки

Описание
Оставьте заявку онлайн

Описание

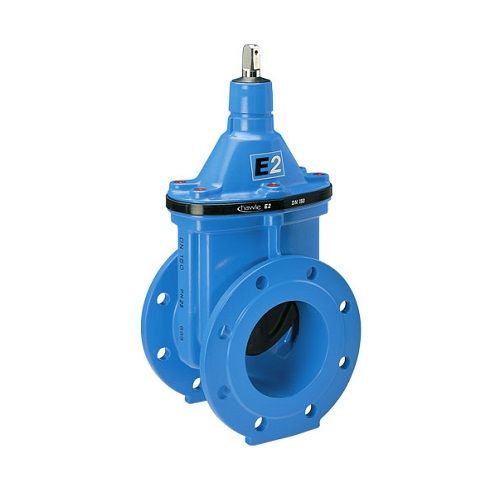

E2 Задвижка клиновая PN-25 Hawle

Клиновая задвижка Hawle E2 это вязкий чугун корпуса, крышки и клина, а еще покрытие клина вулканизированным эластомером разрешают использовать разные сообразно протяженности варианты выполнения предоставленной арматуры в магистральных трубопроводах питьевого водохозяйства. Гайка клина сделана из стойкой к обесцинкиванию латуни, шпиндель исполнен из нержавеющей стали, сальники о-образной формы изготовлены из эластомера.

Не входящие в стандартный комплект поставки Hawle задвижка клиновая, шток и штурвал можно заказать отдельно. Арматура хорошо сочетается с различными управляющими механизмами – редукторами, электроприводами.

Материалы задвижки Hawle E2:

Корпус и крышка упруго-запирающаяся задвижка E2 из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 400 — DIN 1693) покрыты внутри и снаружи антжоррозионным эпоксидным покрытием no DIN 30677-Т2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RA-раздела 662 (GSK — ассоциация высококачественной антикоррозионной защиты).

Шпиндель из нержавеющей стали St 1.4021 (Х2ССМЗ). с накатанной резьбой;
Клин ковкого чугуна EN-GJS-430-18 в соответствии с ЕМ 563 (GGG 400 — DIN 1693). внутри и снаружи покрыт вулканизированным эластомером (годный для питьевой воды). С устройством слива (опорожнения) воды;
Направляющие клина выполнены из износостойкого пластика с высокими характеоистиками скольжения. Оптимальная конструкция гаоан’ирует мин. трение истирание и мин. усилия на закрытие;
Гайка клина из латуни CuZn363b3As, большее превышение -ребуемой длины резьбы позволяет гарантировать работу npv максималэно возможных усилиях на скручивание;
Втулка с О-образными сальниками из MS 58;
О образные сальники из эластомеоа, установленные в некороодирующие материалы (в соответствие с DIN 3547-Т1) и пригодны для замены под давлением до DN 200 (требования ISO 7259);
Внутренний резиновый манжет из эластомера (годный для питьевой воды);
Кольцо из РОМ;
Резиновый пыльник из эластомера;
Резиновая прокладка из эластомера (годный для питьевой воды);
Болты крышки SI 8.8 DIN 912 абсолютно защищены техническим парафином и резиновым уплотнением между корпусом и крышкой;
Защитное кольцо из РЕ пэедотврашает повоеждение антикоррозионного слоя при фанспортиоовке;
Шайбы скольжения из РОМ обесгечивают легкое управление шпинделем.

Характеристика модели Hawle PN 25 401000, 471000:

легкое переобооудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки;
один шток для нескольких диаметров задвижек;
оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 2.5 МПа;
100 % подходит для работы с электроприводом;
значительное превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание;
О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-Т1);
замена О-образных сальников, до DN 200 под давлением (требования ISO 7259) от DN 250 без давления;
благодаря одинаковому диаметру прохода возможна чистка трубы.
