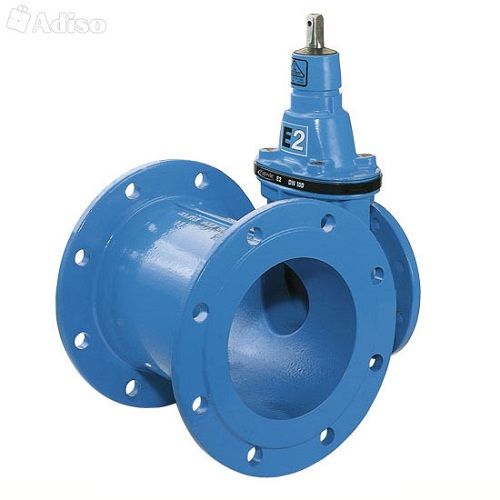

Задвижки HAWLE типа Комби-Т

Задвижки HAWLE типа Комби-Т

Задвижки типа Комби-Т короткого вида, тройники равнопроходные и переходные.

Короткая модель гарантирует экономию места при монтаже и понижает издержки на которые были использованы, персонал, перевозку и содержание складов.

Малогабаритные размеры разрешают убавить размер колодца и устанавливать его из готовых железобетонных систем, что гарантирует экономию 25% от строительной цены колодца.

Задвижка Е2 типа Комби-Т в сочетании с клиновой переходной задвижкой может быть применена в самых различных вариантах.

Заказ No. Применение Ру/МПа DN Условный проход/DN 1
65 80 100 150 200
4340Е2 вода, неагрессивные воды. другие варианты по заказу 1,6 80 *
100 + * *
125 + +
150 * * * *
200 + * * * +

Характеристика модели

Корпус и крышка из ковкого чугуна EN-GJS-400-18 в согласовании с EN 1563 (GGG 400 — DIN 1693) покрыты снутри и извне противокоррозионным эпоксидным покрытием по DIN 30677-Т2 в согласовании с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662;

Клин исполнен из ковкого чугуна EN-GJS-400-18 в согласовании с EN 1563 (GGG 400 — DIN 1693), покрыт вулканизированным эластомером (пригодным для питьевой воды). С гаджетом слива (опорожнения) воды;

Гайка клина из латуни CuZn36Pb3As Направляющие клина исполнены из износостойкого пластика с высочайшими характеристиками скольжения. Лучшая система гарантирует мин. трение и растирание и мин.стремления на закрытие;

Шпиндель из нержавеющей стали St 1.4021, с накатанной резьбой, плоскость скольжения О-обр. кольца;

Защитное кольцо из ПЭ предотвращает дефект противокоррозионного слоя при перевозке;

Болты крышки St 8.8 DIN 912 полностью защищены от ржавчины заливочной массой и резиновым уплотнением меж корпусом и крышкой;

Флянец подходит EN 1092-2 засверлен сообразно DIN 2501 — Ру 1.0 МПа эталон: (DIN 2501 — РУ1.6 МПа для DN 200 укажите, пожалуйста, при заказе другие размеры по заказу!

Технические характеристики задвижки типа Комби-Т: PDF формат
