Задвижки Hawle Е2 с гладким патрубком

задвижка Hawle E2 клиновая раструбная Задвижки раструбные Hawle Е2
задвижки клиновые переходные Hawle E2 Задвижки клиновые переходные Hawle E2
Задвижки клиновые Hawle E2 с гладким патрубком

Задвижки Hawle Е2 с гладким патрубком

Клиновая задвижка Hawle E2 упруго запирающего вида с гладкими патрубками используется на трассах водоснабжения, в том числе питьевого. Задвижка Hawle 4100Е2 с гладкими патрубками является уникалной моделью, пригодной для раструбных и фланцевых соединений. Один шток для нескольких диаметров задвижек.

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

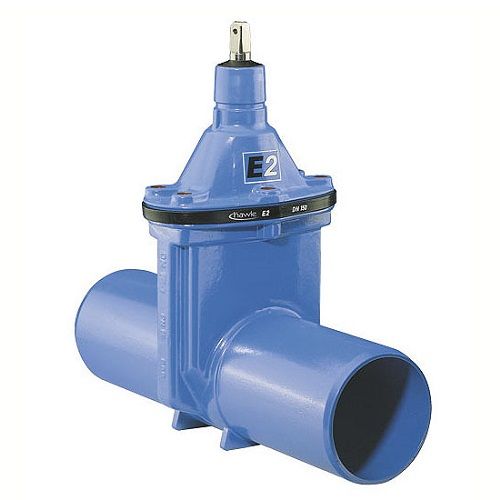

Hawle Е2 задвижка с гладкими патрубками

Изготавливается задвижка Hawle Е2 с гладким патрубком из ковкого чугуна, защищена от ржавчины извне и снутри эпоксидным порошковым покрытием. Hawle задвижки считается комфортным и обычным в установке, различается широким спектром относительных проходов – от 50 по 400 мм.

Наружный диаметр патрубков соответствует размеру чугунных труб соответствующих условных проходов.

Если используются фланцы производства HAWLE, то резиновые прокладки не используются. Сокращение патрубков дозволяет поменять длину задвижки Hawle 4100Е2.

Материалы задвижки Hawle 4100Е2

Корпус и крышка задвижки Hawle 4100Е2 выполнены из ковкого чугуна EN-GJS-400-18 в соответствии с EN 1563 (GGG 4С0 — DIN 1693} покрыты внутри и снаружи антикоррозионным эпоксидным покрытием no DIN 30677-Т2 в соответствии с DIN 3476 и всеми требованиями тестирования знака качества RAL раздела 662 {GSK — ассоциация вьсококачественной антикоррозионной защиты).

  1. Шпиндель из нержавеющей стали St 1.4021, с накатанной резьбой;
  2. Клин выполнен из ковкого чугуна EN-GJS-400-18 в сосветствиис EN 1563 (GGG 400 — DIN 1693), внутри и снаружи покрыт вулканизирэванным эластомером (годным для питьевой воды). С устройством слива (опорожнения) воды;
  3. Направляющие клина выполнены из износостойкого пластика с высокими характеристиками скольжения. Оптимальная конструкция гарантирует минимум трение и истирание и малые усилия на закрытие;
  4. Гайка клина из латуни CujZn3SPb3As, большое превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание;
  5. Втулка с О-образными сальниками из MS 58;
  6. О образные сальники из эластомера, установленные в некорродирующие материалы (в соответствие с DIN 3547-Т1) и пригодны для замены под давлением до DN 200 (требования ISO 7259), от DN 250 без давления;
  7. Внутренний резиновый манжет из эластомеоа (годный для питьевой воды);
  8. Кольцо из РОМ;
  9. Резиновый пыльник из эластомера;
  10. Резиновая прокладка из эластомера (годный для питаевой воды);
  11. Болты крышки S! 8.8 DIN 912 абсолютно защищены техническим парафином и резиновым уплотнением между корпусом и крышкой;
  12. Защитное кольцо из PЕ предотвращает повреждение антикоррозионного слоя при транспортировке;
  13. Шайбы скольжения из РОМ обеспечивают легкое управление шпинделем.

Характеристика задвижки Hawle 4100Е2

  • легкое переоборудование, возможен индикатор положения и электропривод на базе типовой крышки задвижки;
  • один шток для нескольких диаметров задвижек;
  • оптимально расположенные направляющие клина из износостойкого пластика гарантируют минимальное трение, истирание и закрывающие усилия, для частой работы при давлениях до 1.6 МПа;
  • 100 % подходит для работы с электроприводом;
  • значительное превышение требуемой длины резьбы позволяет гарантировать работу при максимально возможных усилиях на скручивание;
  • О-образные сальники установлены в некорродирующие материалы (требования DIN 3547-Т1);
  • замена О-образных сальников до DN 200 под давлением (требования ISO 7259) от DN 250 без давления;
  • благодаря одинаковому диаметру прохода возможна чистка трубы.

Характеристики задвижки Hawle E2 с гладким патрубком:

PDF формат

Здесь можно сделать заказ продукции или проконсультироваться по какому либо вопросу.

  • Проконсультируйтесь по телефону: +7 (495) 636 29 88 и +7 (905) 552-33-33
  • Отправьте заявку на почту: emech.emech@gmail.com
  • Мы обязательно ответим на все вопросы!
