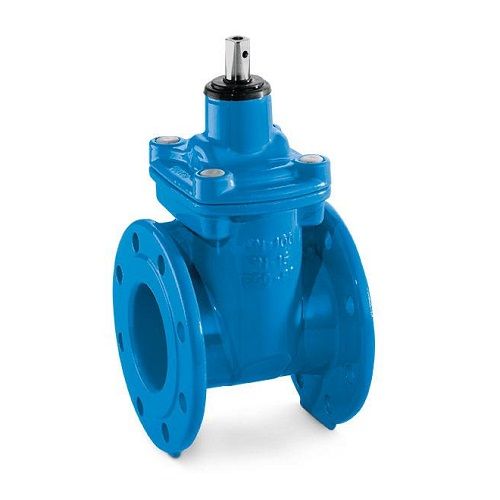

Задвижки фланцевые Belgicast F4 и F5, изготавливаются в длинном или коротком вариантах. В зависимости от типоразмера калибр условного прохода составляет от 40 сообразно 350 мм.

Задвижки рассчитаны на сети с давлением в PN (Pу) – 10/16 бар и имеют все шансы употребляться в сетях горячего и холодного водоснабжения, отопления.

Корпус, клин и крышка задвижки Belgicast выполняются из чугуна марки GGG-50 – который был использован с действительно неповторимыми характеристиками.

Для покрытия клина в зависимости от области применения продукта используется особая резина EPDM либо NBR.

Болты, шпиндели, гайки задвижки F4 короткая и F5 длинная выполняются из медного сплава и стали. Пыльник из резины противоборствует попаданию вовнутрь продукта сторонних частиц.

Технические характеристики задвижки F4 и F5

Наименование Кол-во
единиц
Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Гайка фиксации клина 1 Медный сплав UNE EN 12165
7 Уплотнение корпуса 1 EPDM/NBR UNE EN 681-1
8 Стопорное кольцо 1 Медный сплав UNE EN 12165
9 Уплотнитель шпинделя 1 EPDM UNE EN 681-1
10 Фиксирующая гайка 1 Медный сплав UNE EN 12165
11 Уплотн. Гайка-Шпиндель 2 NBR ASTM D2000
12 Уплотн. (Гайка-Крышка 1 NBR ASTM D2000
13 Болт (корпус-крышка) асс./DN Сталь 8.8
14 Пыльник 1 EPDM/NBR UNE EN 681-1
15 Штурвал 1 Сталь DIN 17440
16 Болт штурвала 1 X 5 CrNi 18 10 DIN 17440
17 Шайба 1 X 5 CrNi 18 10 DIN 17440
18 Прямоугольная насадка 1 GGG-50 DIN EN 1563
19 Болт насадки 1 X 5 CrNi 18 10 DIN 17440
20 Лента насадки 1 Люполен

Варианты использования задвижки

Варианты использования задвижки фланцевой F4 и F5 Belgicast
DN ISO 2531 PN 10 ISO 2531 PN-16 EN 558 DIN 3202 Вес, кг A D1 Кол-во оборотов до полн. закрытия
K G B № x d D K G b № x d F-4 F-5 F-4 F-5
40 110 84 19 419 150 110 84 19 419 140 240 8 9 192 125 10
50 125 99 19 419 165 125 99 19 419 150 250 10 11 202,5 125 12,5
65 145 118 19 419 185 145 118 19 419 170 270 12,5 13,5 233 150 13
80 160 132 19 819 200 160 132 19 819 180 280 17 18,5 268 175 16
100 180 156 19 819 220 180 156 19 819 190 300 21 22,5 310 200 20
125 210 184 19 819 250 210 184 19 819 200 325 29,5 32 357,5 250 25
150 240 211 19 823 285 240 211 19 823 210 350 38 41 398,5 300 30
200 295 266 20 823 340 295 266 20 1223 230 400 58 66 488,5 350 33
250 350 319 22 1223 400 355 319 22 1228 250 450 85,5 100,5 581,5 400 45
300 400 370 24,5 1223 455 410 370 24,5 1228 270 500 121 141 656,5 500 50
350* 460 429 26,5 1623 520 470 429 26,5 1828 290 550 144 166 656,5 500 50

* Проходное отверстие 300 мм.
