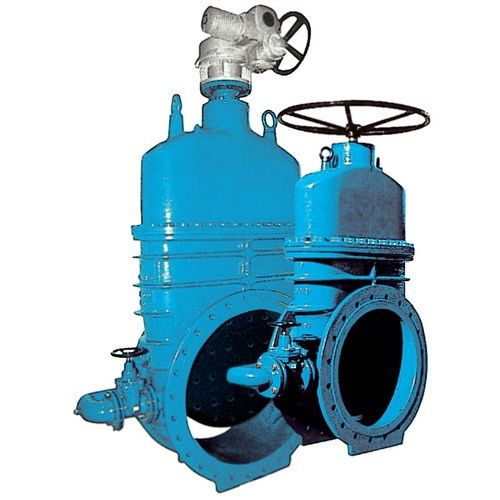

Фланцевые задвижки Belgicast владеют относительный диаметр от 350 по 1200 мм, что дозволяет обширно использовать на разных трубопроводных сетях.

Изделие изготавливается из модифицированного обогащенного графитом чугуна.

При применении арматуры Belgicast на сетях прохладного водоснабжения, канализации, орошения, ирригации, сточных и морских вод используются задвижки с покрытием клина EPDM. Для внедрения в отопительных и ГВС-сетях изобретены задвижки, клин каких покрыт NBR.

Совершенную герметичность продукту гарантирует не только обрезиненный клин, однако еще и особенная система уплотнительных гаек. Снаружи изделия покрыты порошковой краской голубого расцветки. Им никак не страшна ржавчина и остальные негативные факторы.

Технические характеристики задвижки DN 350 – 1200 мм

Наименование Кол-во
единиц
Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Гайка фиксации клина 1 Медный сплав UNE EN 12165
7 Уплотнение корпуса 1 EPDM/NBR UNE EN 681-1
8 Верхняя крышка 1 СТАЛЬ F-1141 UNE36011
9 Болт крышки корпуса по/DN СТАЛЬ 8.8
10 Стопорное кольцо 2 БРОНЗА Rg. 5 DIN 1705
11 Уплотнение верхней крышки 1 NBR АSТМ D2000
12 Уплотнительное кольцо 2 NBR АSТМ D2000
13 Направляющий сальник 1 ТЕФЛОН С ГРА ФИТОМ
14 Уплотнительное кольцо крышки 2 NBR АSТМ D2000
15 Пыльник 1 NBR UNE-EN 681-1
16 Болт верхней крышки 6 СТАЛЬ 8.8
17 Болт насадки 1 X 5 CrNi 18 10 DIN 17440
18 Прямоугольная насадка 1 СТАЛЬ F-1140 UNE36011
19 Шпонка 1 СТАЛЬ F-1140 UNE36011
20 Штурвал 1 СТАЛЬ St 42 DIN 17100
21 Болт с проушиной 2 СТАЛЬ С 15 СТАЛЬ DIN 17210
22 Шайба штурвала 1 X 5 CrNi 18 10 DIN 17440
23 Болт штурвала 1 X 5 CrNi 18 10 DIN 17440
24 Сточный кран 1 СТАЛЬ 8.8
25 Уплотнитель сточного крана 1 NBR АSТМ D2000
26 Лента насадки 1 Люполен
Технические характеристики задвижки DN 350 – 1200 мм
DN ISO 2531 PN 10 ISO 2531 PN-16 DIN 3202 A B D1 Вес, кг Кол-во оборотов до полн. закрытия Поворотный момент NW-m
K G № x d D* K b G № x d F14 (F4) F15 (F5) F14 (F4) F15 (F5)
350 460 429 16×23 520 470 26.5 429 16×28 290 750 478 500 208 50 180
400 515 482 16×28 580 525 28 480 16×31 310 600 970 660 630 275 325 57 350
450* 565 532 20×28 640 585 28 550 20×31 330 650 970 660 630 360 425 57 350
500 620 585 20×28 715 650 31.5 609 20×34 350 700 1103 828 800 456 530 63 500

* Проходное сечение 400 мм.



DN ISO 2531 PN 10 ISO 2531 PN-16 DIN 3202 A B D1 Вес, кг Кол-во оборотов до полн. закрытия Поворотный момент NW-m
K G № x d D* K b G № x d F14 (F4) F15 (F5) F14 (F4) F15 (F5)
600 725 682 20х31 840 770 36 720 20х37 390 800 1280 854 800 950 1100 60 500
700* 840 794 24х31 910 840 39.5 794 24х37 900 1280 854 800 1300 60 500
800 950 901 24х34 1025 950 43 901 24х40 470 1678 1120 1800 133 600
900* 1050 1001 28х34 1125 1050 46.5 1001 28х40 1100 1678 1120 2300 133 600
1000 1160 1112 28х37 1255 1170 50 1112 28х43 550 2100 1338 2800 166 700
1200* 1380 1328 32х40 1485 1390 57 1328 32х49 1400 2100 1338 3300 166 700

* Проходное сечение 600, 800, 1000 мм.
ПРИМЕЧАНИЕ: размеры и сверление фланцев на чертеже соответствует PN 16.
