Задвижка универсальная Belgicast BV-05-47

Задвижки Belgicast с обрезиненным клином это современный и высококачественный продукт, изготавливаемый на высокотехнологичном оборудовании из наилучших материалов. Особые составляющие: обрезиненный клин, уплотнительные кольца, пыльники, шпиндели и т.д. – делают продукцию испанского концерна Belgicast практичной и долговременной.

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

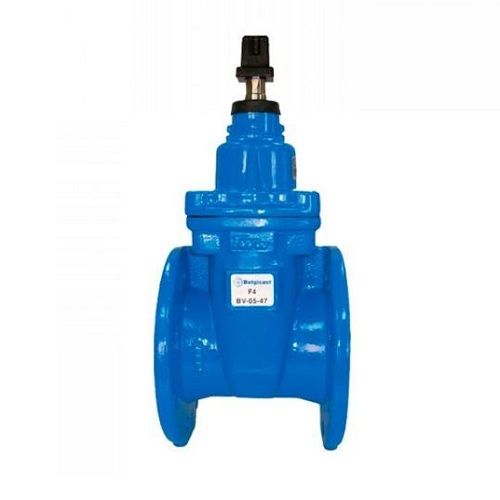

Задвижка Belgicast BV-05-47 с обрезиненным клином

Наибольшая долговечность задвижки Belgicast гарантируется непроницаемым уплотнением вала, которое достигается с поддержкою 4 независящих уплотнительных колец. Данная новая система верхней части крышки, позволяет сменить любое уплотнительное кольцо шпинделя, никак не разбирая корпус самой Belgicast задвижки. Пыльник новейшей системы надёжно оберегает от попадания пыли и самых маленьких частиц грязи во внутрь задвижки. Система и направляющие клина обеспечивают равномерное закрывание и выдерживание клина на собственном месте. Это уменьшает вероятность перегрузки штока и минимизируют износ покрытий.

Строительная длина задвижек соответствует эталону EN 558 (DIN 3202): короткие – серия 14 (F4 короткая); длинным корпусом – серия 15 (F5 длинная) либо сообразно BS 5163. Полностью раскрытое ровное проходное сечение дозволяет избегать турбулентностей потока, утраты давления и результата VENTURI.

Задвижка BV-05-47 Belgicast поставляется со штурвалом либо прямоугольной насадкой.

Особенности модели:
  1. Полнопроходное сечение;
  2. Абсолютная герметичность;
  3. Не требует обслуживания;
  4. Сниженный крутящий момент;
  5. Возможно исполнение по и против часовой стрелки.
Применение:
  • Питьевая вода, сточные воды и т.д.;
  • Кондиционирование или сжатый воздух;
  • Системы центрального отопления;
  • Промышленные трубопроводы;
  • Ирригация и противопожарные сети;
  • Напорные сети или вакуумные сети.

Испытания фланцевых задвижек Belgicast BV-05-47 (по ISO 5208)

Давления используемые при испытании:

  • Корпус: на 50% выше PN (Pу);
  • Уплотнения: на 10% выше PN (Pу).
Испытания герметичности соединений
DNPNТест уплотнений
До 80 включительноВсе PN (Pу)1,1 x максимальное рабочее давление (при темп.
20°C жидкостью или 6 bar газом) (600 KPa)
От 100 до 200,
оба включительно
До PN (Pу) 50 включительно
PN (Pу) 100 и больше1,1 x max. рабочее давление (при темп. 20°C жидкостью)
250 и большеВсе PN (Pу)
Минимальная длительность испытаний в секундах
DNКорпусУплотнения
До 80 включительно1515
От 65 до 200,
оба включительно
6030
От 250 до 450,
оба включительно
18030
от 500 и больше18060
Критерии для максимально допустимых протеканий
Индекс 1Индекс 2Индекс 3*
0,1 mm3
x sg. x DN
для жидкостей
0,01 mm3
x sg. x DN
для жидкостей
Никаких протечек во
время теста не выявлено
30 mm3
x sg. x DN
для газов
30 mm3
x sg. x DN
для газов

* Индекс 3 соответсвует задвижкам с обрезиненным клином.
100% задвижек проверены согласно ISO 5.208, DIN 3230 или в соответствии с требованиями клиента.
