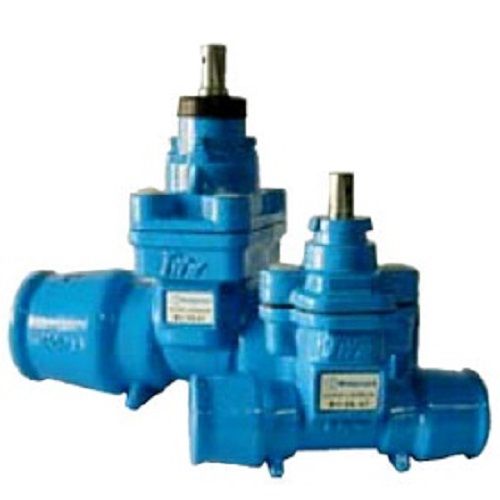

Задвижка ответвительная Belgicast с раструбами для ПЭ труб

Задвижка ответвительная Belgicast с раструбами для ПЭ труб

Раструбная ответвительная задвижка изготавливается для установки на сети труб из ПЭ (полиэтилена). Предоставленная арматура предусматривает все особенности материала и имеет раструбное соединение, устойчивое к натяжению полиэтиленовых труб.

Область применения:

  • Питьевая вода, сточные воды, морская вода, и т.д;
  • Кондиционирование или сжатый воздух;
  • Системы центрального отопления;
  • Промышленные трубопроводы;
  • Ирригация и противопожарные сети;
  • Напорные сети или вакуумные сети.

Крепкий шарографитный чугун (ВЧШГ), служит для производства корпуса, крышки и клина задвижки BV-05-47. Их создают способом литья. Клин обрезинен, а внутренние части задвижки с фитингами для ПЭ труб имеют резиновые уплотнения. Наружная плоскость окрашена, поэтому не требует дополнительной обработки.

Произведение производится в довольно широком наборе типоразмеров и относительных диаметров и имеет возможность использоваться на российских полиэтиленовых сетях, произведенных из разного вида ПЭ-труб.

Основные характеристики:

  • Раструбное соединение устойчивое к натяжению труб из ПЭ;
  • Полнопроходное сечение;
  • Абсолютная герметичность;
  • Не требует обслуживания;
  • Сниженный крутящий момент;
  • Произведено в соответствии с ISO-DIN-UNE-NF, и AWWA;
  • Возможно исполнение по и против часовой стрелки;
  • PN-10/16;
  • Температура от  –10 °C до  +80 °C;
  • Контроль качества согласно ISO 5.208, DIN 3230 или в соответствии с требованиями клиента.
Наименование Кол-во
единиц
Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 Медный сплав CuZn40 Pb2
*GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 DIN 17440
6 Уплотнение корпуса 1 EPDM UNE EN 681-1
7 Стопорное кольцо 1 X 12 CrNi 17-7 DIN 17224
8 Стопорная шайба 1 БРОНЗА Rg 5 DIN 1705
*Медный сплав CuZn40 Pb2
9 Уплотнение шпинделя 2 NBR ASTM D2000
10 Болт крышки 2 / 4* Сталь 8.8 DACHROMET
11 Уплотнительное кольцо 1 NBR ASTM D2000
12 Фиксирующая гайка 1 Медный сплав CuZn40 Pb2
13 Уплотнение крышки 1 NBR ASTM D2000
14 Пыльник 1 NBR UNE EN 681-1
15 Гайка клина 1 Медный сплав UNE EN 12165
16 Уплотнение раструба 2 NBR UNE EN 681-1
17 Фиксирующее кольцо 2 PVC

* Для DN 40/50.

Технические характеристики ответвительной задвижки Belgicast с раструбами для ПЭ труб

Технические характеристики задвижки Belgicast BV-05-47

DN Ø трубы L P H Колво оборотов до закрытия
20 20 125 40 137 5
20 25 150 45 137 5
25 32 165 50 139 6.5
32 40 210 75 143 8
40 50 240 91 192 10
50 63 280 105.5 202.5 12.5

Опции исполнения:

  • Более толстый слой покрытия, обжигная эмаль, керамика, диэлектрики (20.000 V);
  • Резиновые покрытия для специальных сред;
  • Применение покрытия с цветами палитры (RAL) — (для идентификации различных жидкостей).
