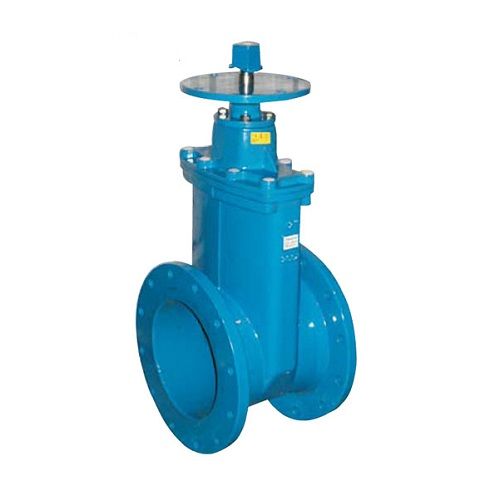

Задвижка фланцевая Belgicast для систем пожаротушения

Задвижка фланцевая Belgicast для систем пожаротушения

Специально для систем пожаротушения компанией Belgicast изобретена предоставленная задвижка для систем пожаротушения, имеющая обрезиненный клин.

В качестве синтетического каучука для покрытия применяется вулканизированный NBR. Изделие соответствует современным стандартам пожаротушения, в частности стандарту FM 1120/1130, который также учитывает требования пожаробезопасности для особо важных объектов.

Опции исполнения:

  • Более толстый слой покрытия, обжигная эмаль, керамика, диэлектрики (20.000 V);
  • Резиновые покрытия для специальных сред;
  • Применение покрытия с цветами палитры (RAL — для идентификации различных жидкостей).

Ассортимент данных продуктов широкий: в него входят задвижки для систем пожаротушения диаметром от 80 по 300 мм, фланцевые, а еще с раструбами для труб ПВХ либо чугунных сетей. Все продукты прошли нужные гидравлические тесты для уплотнений и корпуса и взыскательно подходят эталонам безопасности.

Наименование Кол-во
единиц
Материал Стандарт
1 Корпус 1 GGG-50 DIN EN 1563
2 Крышка 1 GGG-50 DIN EN 1563
3 Клин 1 GGG-50 DIN EN 1563
4 Покрытие клина 1 EPDM/NBR UNE-EN 681-1
5 Шток 1 X20 Cr13 BS 970
6 Гайка фиксации клина 1 Медный сплав UNE EN 12165
7 Уплотнение корпуса 1 NBR UNE EN 681-1
8 Болт крышки по/DN СТАЛЬ
8.8+DACROMET
9 Переходной фланец 1 F-1141 UNE 36011
10 Шайба 1 P.O.M.
11 Уплотнение верхней крышки 1 NBR АSТМ D2000
12 Уплотнение сальника 1 POM
13 Внешнее О-образное кольцо 2 NBR АSТМ D2000
14 Внутреннее О-образное кольцо 1 NBR АSТМ D2000
15 Болт фланца по/DN X 5 CrNi 18 10 DIN 17440
16 Шайба по/DN X 5 CrNi 18 10 DIN 17440
17 Уплотнительное кольцо крышки 1 NBR АSТМ D2000
18 Уплотнение 1 NBR АSТМ D2000
19 Прямоугольная насадка 1 GGG-50 DIN EN 1563
20 Болт насадки 1 X 5 CrNi 18 10 DIN 17440
Технические характеристики задвижки Belgicast для систем пожаротушения

Технические характеристики задвижки Belgicast для систем пожаротушения:

  • Соответствуют стандарту FM 1120/1130 (требования по пожаротушению, в особенности — на объектах повышенной опасности);
  • Варианты поставки: возможно с переходным фланцем; шпиндель с насадкой или без;
  • Задвижки могут быть – фланцевые, с раструбами для чугунных труб и с раструбами для труб из ПВХ;
  • Внешнее и внутреннее электростатическое эпоксидное покрытие;
  • Вулканизация NBR в соответствии с требованиями стандартов ASTM D 471 и ASTM D 572.

Соответствуют требованиям по гидравлическим испытаниям по AWWA 509:

  • испытание копруса – 27,50 бар;
  • испытание уплотнений – 13,79 бар.
DN ANSI B16.5 L H H1 Кол-во оборотов до полного закрытия Поворотный момент Nw.m
D K b nº x d
80* 190.5 152.5 19 4×19 203.2 340.5 430.5 16 30
100 229 190.5 24 8×19 229 375 465 20 30
150 280 241.5 25.5 8×23 267 415 505 30 70
200 343 298.5 28.5 8×23 292 503.5 593.5 33 90
250 407 362 30 12×25.5 330 590 580 45 130
300 483 432 31.5 12×25.5 356 665 755 50 180

* DN-80 в соответствии с требованиями FM.

DN ANSI B16.5 Класс 125 L
ANSI
B16.10
A D1 Кол-во оборотов до полного закрытия Поворотный момент Nw.m
мм дюймы D K b nº x d
100 4″ 229 190.5 24 8×19 229 317.5 200 20 30
150 6″ 279.5 241.5 25.5 8×23 266.5 408.5 300 30 70
200 8″ 343 298.5 28.5 8×23 292 496.5 350 33 80
250 10″ 406.5 362 30 12×25.5 330 589.5 400 45 130
300 12″ 482.5 432 31.5 12×25.5 355.5 664.5 500 50 180
