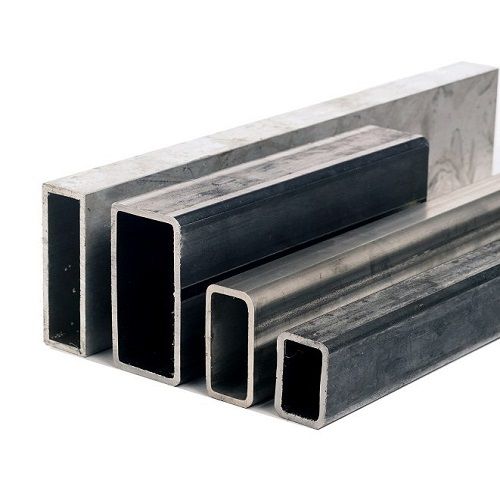

Трубы электросварные стальные прямоугольного сечения

Трубы стальные прямоугольного сечения

На современном Российском рынке стальные профильные прямоугольные трубы являются самым популярным видом металлопроката, применяются в строительстве и могут использоваться в качестве компонента металлоконструкций.

Трубы стальные прямоугольные горячедеформированные, холоднодеформированные, электросварные и электросварные холоднодефрмированные, электросварные горячекалиброванными, а также изготовленные методом печной сварки производятся согласно ГОСТ 13663-86 «Трубы стальные профильные. Технические требования«.

Трубы прямоугольные
  • a, b — наружный размер трубы
  • S — толщина стенки

В зависимости от назначения трубы прямоугольные производятся следующих групп:

  • А — с нормированием механических свойств из стали марок Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, Ст3кп, Ст3пс, Ст3сп, Ст4кп, Ст4пс и Ст4сп по ГОСТ 380, 08, 08кп, 08пс, 10, 10кп, 10пс, 15, 15кп, 15пс, 20, 20кп, 20пс, 35 и 45 по ГОСТ 1050, 1012 и 30ХГСА по ГОСТ 4543, 09Г2, 09Г2С и 10ХСНД по ГОСТ 19281;
  • В — с нормированием химического состава из стали марок Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, Ст3кп, Ст3пс, Ст3сп, Ст4кп, Ст4пс и Ст4сп по ГОСТ 380, 08, 08кп, 08пс, 10, 10кп, 10пс, 15, 15кп, 15пс, 20, 20кп, 20пс, 35 и 45 по ГОСТ 1050, 1012 и 30ХГСА по ГОСТ 4543, 09Г2, 09Г2С и 10ХСНД по ГОСТ 19281.

Трубы прямоугольные по длине производят

Немерной длины:

  • бесшовные горячедеформированные — от 4 до 12,5 м;
  • бесшовные холоднодеформированные и электросварные — от 1,5 до 9 м.

Мерной длины:

  • бесшовные горячедеформированные — от 4 до 12,5 м;
  • бесшовные холоднодеформированные — от 4,5 до 1 м;
  • электросварные — от 5 до 9 м.

P.S. предельное отклонение на общую длину +100 мм.

Длины кратной мерной:

  • бесшовные горячедеформированные — от 4 до 12,5 м с припуском на каждый рез по 5 мм;
  • бесшовные холоднодеформированные — от 1,5 до 1 м с припуском на каждый рез по 5 мм;
  • электросварные — любой кратности, не привышающей нижнего предела, установленного для мерных труб.

Размеры, мм Толщина стенки, мм
1 1,5 2 2,5 3,0 3,5 4 5
А В Масса погонного метра трубы, кг
20 10 0,46 0,67
15 0,53 0,79
25 10 0,53 0,79
15 0,61 0,91 1,19
28 25 1,2 1,59
30 10 0,61 0,91 1,19
15 0,68 1,01 1,33
20 0,78 1,15 1,52 1,76 2,07
35 15 1,15 1,52
40 20 1,84 2,29 2,54 2,91 3,26
25 1,52 2,01 2,53 2,77 3,18 3,57
30 2,17 2,72
45 20 2,01 2,53
30 2,32 2,92
50 25 2,32 2,92 3,25 3,73 4,2
30 2,48 3,08
40 2,78 3,45 3,95 4,56 5,15
60 30 3,45 4,56 5,15 6,28
40 4,42 5,11 5,77
70 30 4,42 5,11 5,77
50 5,37 6,21 7,03
80 40 5,37 6,21 7,03
60 7,31 8,02 9,7
100 40 8,02 9,7
70 10,26 12,7
110 50 9,28 11,3
60 10,26 12,7
120 40 11,3
60 12,8

  — трубы из холоднокатаной заготовки

  — трубы из холоднокатаной, горячекатаной травленой или горячекатаной заготовки

  — трубы из горячекатаной травленой или горячекатаной заготовки

  — трубы из горячекатаной заготовки

  — предполагаемый сортамент ТЭСА «21-89», из горячекатаной заготовки (со 2-ой половины 2005г.)

  • Примечание: фактическое значение массы погонного метра может отличаться от рассчитанного номинального значения на ±12,5%.
  • Трубы изготавливаются из стали марки 2пс по ГОСТ 380-88.
  • Технические требования — по ГОСТ 13663-86.
