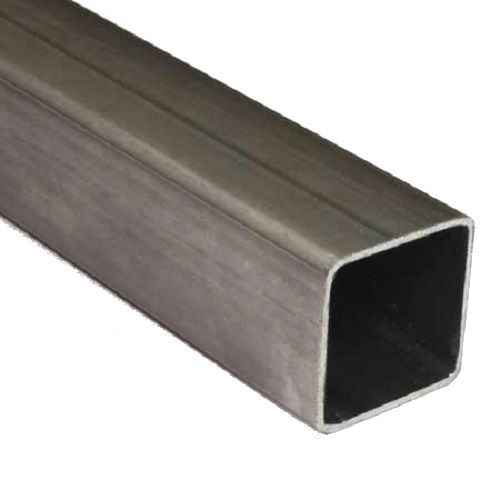

Трубы электросварные квадратные по ТУ 14-105-737-04

Трубы электросварные квадратные по ТУ 14-105-737-04

Профильные трубы квадратного сечения по ТУ 14-105-737-04 благодаря значительной прочности на изгиб и при этом малой массе, экономичности, удобстве прокладки профильной трубы по плоским поверхностям применяется:

  • в промышленном строительстве;
  • в гражданском строительстве;
  • в машиностроении;
  • в судостроении;
  • в авиастроении;
  • в сельском хозяйстве и других областях.
Наружный размер А, мм Предельные отклонения наружных размеров Толщина стенки, мм
1 1,2 1,35 1,5 1,75 2 2,5 3 3,5 4 4,5 5
Масса погонного метра трубы, кг
15 ± 0,3 мм 0,46 0,55 0,6 0,67
20 0,61 0,73 0,82 0,91
25 0,78 0,93 1,05 1,15 1,35 1,52 1,68 1,95
30 0,93 1,12 1,25 1,39 1,61 1,84 2,07 2,42 2,75 3,04
35 ± 0,4 мм 1,1 1,32 1,47 1,64 1,9 2,17
40 1,5 1,69 1,87 2,17 2,48 3,06 4,28 4,9 5,48
45 2,1 2,45 2,78 3,45 3,83 4,4 4,93
50 2,33 2,71 3,09 3,85 4,31 4,94 5,56
60 ± 0,8 % 2,79 3,24 3,71 4,61 5,18 6,04 6,82
70 5,04 6,16 7,31 8,02 9,26 9,7
80 7,1 8,41 9,28 10,67 11,3
90 9,51 10,5 12,08 12,8

  — трубы из холоднокатаной заготовки

  — трубы из холоднокатаной, горячекатаной травленой или горячекатаной заготовки

  — трубы из горячекатаной травленой или горячекатаной заготовки

  — трубы из горячекатаной травленой или горячекатаной заготовки

  — трубы из горячекатаной заготовки

  — предполагаемый сортамент ТЭСА “21-89”, из горячекатаной заготовки (со 2-ой половины 2005г.)

  • Примечание: фактическое значение массы погонного метра может отличаться от рассчитанного номинального значения на ±12,5%.
  • Трубы размерами 15-60 мм изготавливаются из стали марок 1пс, 2пс по ГОСТ 380-88; 08пс по ГОСТ 9045-93, ГОСТ 1050-88; 10 по ГОСТ 1050-88.
  • Трубы размерами 70-90 мм изготавливаются из стали марок 3пс, 3сп по ГОСТ 380-88; 20 по ГОСТ 1050-88; 09Г2 по ГОСТ 19281-89.

ТУ 14-105-737-04: PDF формат
