Тройник раструб-фланец ТРФ

Чугунный тройник ТРФ это особый конструкционный элемент трубопровода, служащий в качестве соединительно-распределительного узла в различных инженерных сетях.

Категория: Тройники

Описание
Оставьте заявку онлайн

Описание

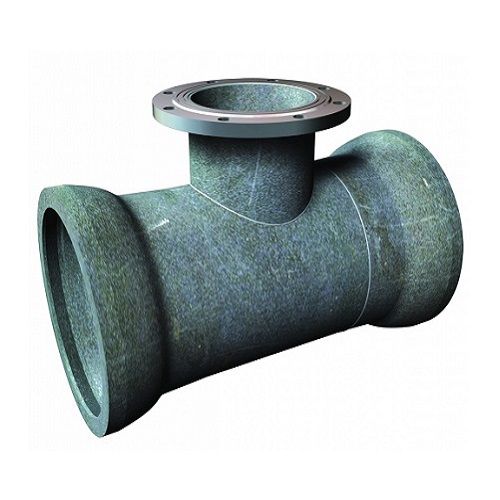

Тройник чугунный раструб-фланец ТРФ

Тройник раструб фланец ТРФ имеет раструбный тип соединения для основного ствола и фланцевый тип соединения для отростка.

Применяя чугунный тройник раструб-фланец, удается добиться особой прочности монтируемого соединения, так как используется двойная система присоединения: раструбное и фланцевое. Тем самым, усиливается герметичность системы и гарантируется ее неразъемность при повышенных нагрузках. Необходимо учитывать, что показатель предельно допустимого уровня давления в трубопроводе с чугунными фитингами не должен превышать 1,6 Бар.

Присоединяемые к тройнику ТРФ детали могут иметь или гладкое окончание или фланец, в зависимости от места подключения . Номенклатура и размеры соответствуют ISO 2531 и ГОСТ 5525-88.

Технические характеристики тройник раструб - фланец ТРФ

Наименование	I₁	I₂	S	S₁	D_H	Вес	Манжеты	Прокладки
Тройник раструб фланец ТРФ 100 х 100	200	150	10	10	118	28,3 кг	2	1
Тройник раструб фланец ТРФ 150 х 100	200	150	11	10	170	39,2 кг	2	1
Тройник раструб фланец ТРФ 150 х 150	250	200	11	11	170	52,2 кг	2	1
Тройник раструб фланец ТРФ 200 х 100	225	200	13	10	222	54,2 кг	2	1
Тройник раструб фланец ТРФ 200 х 150	225	200	13	11	222	60,7 кг	2	1
Тройник раструб фланец ТРФ 200 х 200	250	350	13	13	222	74,2 кг	2	1
Тройник раструб фланец ТРФ 250 х 100	250	200	14	10	274	68,3 кг	2	1
Тройник раструб фланец ТРФ 250 х 150	250	200	14	11	274	74,8 кг	2	1
Тройник раструб фланец ТРФ 250 х 200	275	250	14	13	274	86,3 кг	2	1
Тройник раструб фланец ТРФ 250 х 250	300	250	14	14	274	99,5 кг	2	1
Тройник раструб фланец ТРФ 300 х 100	275	200	15	10	326	71,5 кг	2	1
Тройник раструб фланец ТРФ 300 х 150	275	200	15	11	326	89,3 кг	2	1
Тройник раструб фланец ТРФ 300 х 200	300	250	15	13	326	103,4 кг	2	1
Тройник раструб фланец ТРФ 300 х 250	300	300	15	14	326	113,0 кг	2	1
Тройник раструб фланец ТРФ 300 х 300	300	300	15	15	326	127,9 кг	2	1
Тройник раструб фланец ТРФ 400 х 100	325	200	17	10	429	191,3 кг	2	1
Тройник раструб фланец ТРФ 400 х 150	325	250	17	11	429	195,0 кг	2	1
Тройник раструб фланец ТРФ 400 х 200	350	250	17	13	429	202,5 кг	2	1
Тройник раструб фланец ТРФ 400 х 300	350	250	17	15	429	252,5 кг	2	1
Тройник раструб фланец ТРФ 400 х 400	400	300	17	17	429	282,5 кг	2	1
Тройник раструб фланец ТРФ 500 х 100	375	200	19	10	532	206 кг	2	1
Тройник раструб фланец ТРФ 500 х 150	375	250	19	12	532	209 кг	2	1
Тройник раструб фланец ТРФ 500 х 200	400	250	19	13	532	214 кг	2	1
Тройник раструб фланец ТРФ 500 х 250	400	250	19	14	532	261 кг	2	1
Тройник раструб фланец ТРФ 500 х 300	425	300	19	15	532	272 кг	2	1
Тройник раструб фланец ТРФ 500 х 400	450	400	19	17	532	283 кг	2	1
Тройник раструб фланец ТРФ 500 х 500	500	400	19	19	532	359 кг	2	1
Тройник раструб фланец ТРФ 600 х 150	450	250	21	14	635	273 кг	2	1
Тройник раструб фланец ТРФ 600 х 200	450	250	21	14	635	277 кг	2	1
Тройник раструб фланец ТРФ 600 х 250	450	300	21	14	635	338 кг	2	1
Тройник раструб фланец ТРФ 600 х 300	475	300	21	15	635	343 кг	2	1
Тройник раструб фланец ТРФ 600 х 400	475	400	21	17	635	357 кг	2	1
Тройник раструб фланец ТРФ 600 х 500	500	400	21	19	635	434 кг	2	1
Тройник раструб фланец ТРФ 600 х 600	550	450	21	21	635	498 кг	2	1
Тройник раструб фланец ТРФ 700 х 150	500	250	24	16	738	440 кг	2	1
Тройник раструб фланец ТРФ 700 х 200	500	250	24	16	738	442 кг	2	1
Тройник раструб фланец ТРФ 700 х 250	500	300	24	16	738	447 кг	2	1
Тройник раструб фланец ТРФ 700 х 300	525	300	24	16	738	451 кг	2	1
Тройник раструб фланец ТРФ 700 х 400	525	400	24	17	738	539 кг	2	1
Тройник раструб фланец ТРФ 700 х 500	550	400	24	19	738	555 кг	2	1
Тройник раструб фланец ТРФ 700 х 600	550	500	24	21	738	649 кг	2	1
Тройник раструб фланец ТРФ 700 х 700	600	550	24	24	738	699 кг	2	1
Тройник раструб фланец ТРФ 800 х 200	550	300	26	18	842	562 кг	2	1
Тройник раструб фланец ТРФ 800 х 250	550	300	26	18	842	566 кг	2	1
Тройник раструб фланец ТРФ 800 х 300	575	300	26	18	842	570 кг	2	1
Тройник раструб фланец ТРФ 800 х 400	575	400	26	18	842	675 кг	2	1
Тройник раструб фланец ТРФ 800 х 500	600	500	26	19	842	689 кг	2	1
Тройник раструб фланец ТРФ 800 х 600	625	500	26	21	842	901 кг	2	1
Тройник раструб фланец ТРФ 800 х 700	625	600	26	24	842	930 кг	2	1
Тройник раструб фланец ТРФ 800 х 800	700	600	26	26	842	1003 кг	2	1
Тройник раструб фланец ТРФ 900 х 200	600	300	28	20	945	672 кг	2	1
Тройник раструб фланец ТРФ 900 х 250	625	300	28	20	945	678 кг	2	1
Тройник раструб фланец ТРФ 900 х 300	625	300	28	20	945	680 кг	2	1
Тройник раструб фланец ТРФ 900 х 400	650	400	28	20	945	809 кг	2	1
Тройник раструб фланец ТРФ 900 х 500	650	500	28	20	945	814 кг	2	1
Тройник раструб фланец ТРФ 900 х 600	675	500	28	21	945	1064 кг	2	1
Тройник раструб фланец ТРФ 900 х 700	675	600	28	24	945	1090 кг	2	1
Тройник раструб фланец ТРФ 900 х 800	700	600	28	26	945	1134 кг	2	1
Тройник раструб фланец ТРФ 900 х 900	750	650	28	28	945	1254 кг	2	1
Тройник раструб фланец ТРФ 1000 х 250	675	400	30	21	1048	956 кг	2	1
Тройник раструб фланец ТРФ 1000 х 300	675	400	30	21	1048	958 кг	2	1
Тройник раструб фланец ТРФ 1000 х 400	700	400	30	21	1048	971 кг	2	1
Тройник раструб фланец ТРФ 1000 х 500	700	500	30	21	1048	1253 кг	2	1
Тройник раструб фланец ТРФ 1000 х 600	725	500	30	21	1048	1264 кг	2	1
Тройник раструб фланец ТРФ 1000 х 700	750	600	30	24	1048	1297 кг	2	1
Тройник раструб фланец ТРФ 1000 х 800	800	600	30	26	1048	1351 кг	2	1
Тройник раструб фланец ТРФ 1000 х 900	800	700	30	28	1048	1523 кг	2	1
Тройник раструб фланец ТРФ 1000 х 1000	800	700	30	30	1048	1570 кг	2	1
