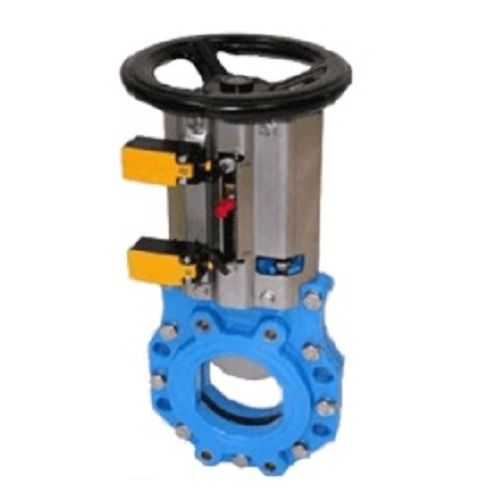

Шиберная ножевая задвижка из ВЧШГ SVPK KGV

Шиберная ножевая задвижка из ВЧШГ SVPK KGV

Шиберные ножевые задвижки SVPK KGV с выдвижным или невыдвижным шпинделем PN 10/16 DN 50-1200. Полнопроходная конструкция. Герметичность в обоих направлениях.

Особенности конструкции:

  • С выдвижным или невыдвижным шпинделем;
  • Строительная длина в соответствии со стандартом EN 558, серия 20 (DIN 3202/К1);
  • Рассверловка фланцев в соответствии со стандартом EN 1092-2, PN 10;
  • Полный фланец, для установки между фланцами и на конце трубопровода;
  • Полнопроходная конструкция;
  • Герметичность в обоих направлениях;
  • Регулируемое поперечное уплотнение;
  • Замена уплотнения без демонтажа арматуры;
  • Специальные скребки для очистки ножа, установленные в корпусе;
  • Интегрированный указатель положения;
  • Со штурвалом.

Область применения: вода и сточные воды.

Материалы шиберной задвижки SVPK KGV:

  • Детали корпуса – высокопрочный чугун (GGG 50)
  • Нож – нержавеющая сталь 1.4301
  • U-уплотнение и поперечное уплотнение – NBR
  • Верхняя часть корпуса выполнена для диаметров:
    DN 50-300: нержавеющая сталь 1.4301
    DN 350-600: сварная конструкция из нержавеющей стали 1.4301
  • Болты и гайки: нержавеющая сталь А2 (DINENISO 3506)
  • Шпиндель: нержавеющая сталь 1.4057
  • Шпиндельная гайка: латунь

Дополнительные опции:

  • Нож: нержавеющая сталь 1.4571, 1.4462 (DuplexSS);
  • Шпиндель: нержавеющая сталь 1.4571;
  • Концевые выключатели;
  • Болты и гайки: А4;
  • Верхняя часть корпуса: сталь, оцинкованная сталь, эпоксидное покрытие (DN 50-300);
  • Пневматический привод;
  • Электропривод;
  • Ручной рычаг (нержавеющая сталь);
  • Указатель положения.

Защита от коррозии:

  • Эпоксидное покрытие
Размер
DN
Давление
PN
Гидростатический тест давления (бар) Допустимое рабочее давление (бар)
до 70°C
Корпус Седло
50 — 300 10 15 10 10
350 — 400 8 12 8 8
500 — 600 6 9 6 6
700 — 800 4 6 4 4
900 — 1200 2,5 3,75 2,5 2,5

Скачать техническое описание шиберного затвора SVPK KGV: PDF формат
