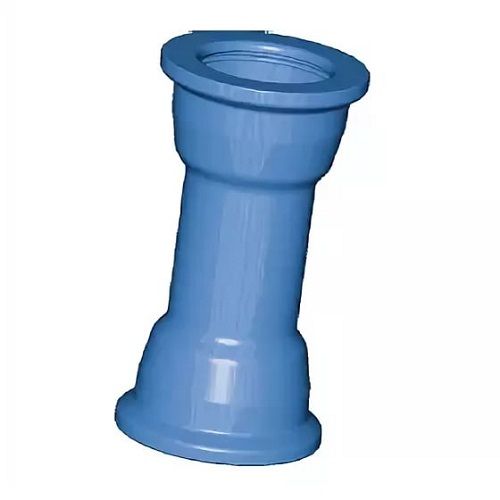

Раструбный переход Keulahutte с вставной муфтой Tyton

Раструбный переход Keulahutte с вставной муфтой Tyton

Герметичность соединения раструбного перехода с вставной муфтой типа Tyton, обеспечивается за счёт контактного давления между уплотнительным кольцом и материалом трубы, а также давлением жидкости внутри трубопровода.

Особенностью соединения Tyton является отсутствие необходимости дополнительных работ в случае укорачивания трубы при монтаже. Данные стыковое соединение применяется для канализации и холодного водоснабжения.

При использовании соединение «Тайтон» переходы раструбные имеют возможность отклоняться соединенными на угол от 1,5- 5°, зависящий от диаметра труб, при этом сохраняется полная герметичность стыка.

Защитные покрытия:

  • эпоксидное порошковое покрытие по DIN EN 14901  с минимальной толщиной слоя > 250 микрон;
  • внутренняя облицовка цементным раствором;
  • внутреннее и наружное эмалевое покрытие по DIN 51178;
  • покрытие грунтовкой (Фриацинк) – по запросу.
Размеры в [мм] Масса отливки [кг]
DN S₁ S₂ L SMU¹⁾ STO²⁾
80 7,0 4,0 160 7,7
100 7,2 4,0 160 9,7
125 7,5 4,0 165 12,5
150 7,8 4,0 165 15,2
200 8,4 4,0 170 22,2
250 9,0 4,0 175 30,0
300 9,6 4,0 180 38,2
400 10,8 5,0 190 57,5
500²⁾ 12,0²⁾ 5,0²⁾ 200²⁾ 78 , 0
600²⁾ 13,2²⁾ 5,0²⁾ 210²⁾ 102,0

¹⁾ SMU = резьбовая муфта по DIN 28601 (по желанию с защитой от сдвига)

²⁾ STO  = сальниковая муфта по DIN 28602

S₁ толщина стенок отливки

S₂ толщина облицовки цементным раствором

Допустимое рабочее давление (PFA) для резьбовых и сальниковых муфтовых соединений составляет 16 бар – более высокие значения давления по запросу.
