Патрубок фланец-раструб ПФР, чугунный используется для соединения гладкого конца трубы с запорной арматурой, а также для его стыковки с трубой из другого материала посредством фланцевого соединения.

Категория:
  • Описание
  • Оставьте заявку онлайн

Описание

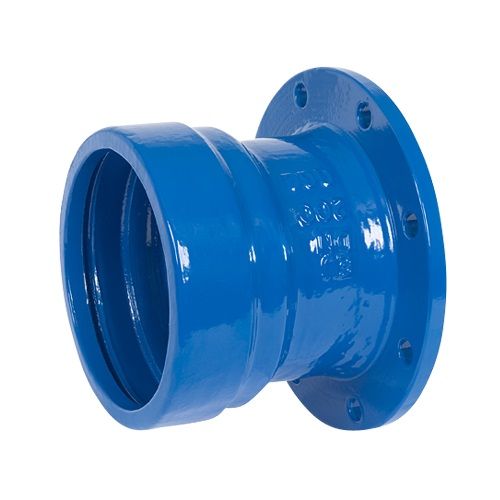

ПФР патрубок надвижной

Конструктивно патрубок ПФР компании Keulahutte представляет собой отрезок трубы, с одной стороны которой имеется раструб под соединение с помощью резинового уплотнительного кольца и с другой стороны металлический фланец (ГОСТ 12820-80) с отверстиями для болтов. Производятся детали различных диаметров, ориентированных на эксплуатацию в трубопроводах разных диаметров. Существуют чугунные патрубки ПФР с условными диаметрами DN от 80 до 1200 мм.

Патрубок фланец-раструб находит применение как в сфере коммунального хозяйства, так и в промышленных отраслях. ПФР патрубок отличается хорошей стойкостью к коррозии, агрессивным воздействиям окружающей среды и долговечностью. Эксплуатируется при 1,6 МПа.

Защитные покрытия и характеристики надвижного патрубка ПФР

  • Эпоксидное порошковое покрытие по DIN EN 14901 с минимальной толщиной слоя > 250 микрон;
  • Внутренняя облицовка цементным раствором;
  • Внутреннее и наружное эмалевое покрытие по DIN 51178;
  • Покрытие грунтовкой (Фриацинк) – по запросу;
  • TYT — TYTON (Тайтон) вставная муфта по DIN 28603;
  • SMU – резьбовая муфта по DIN 28601 STB
DNS1S2Lz-/+TYTTYTSMUSMUSTBSTB
807,04,013086±407,57,57,87,8
1007,24,0130879,19,19,49,4
1257,54,01359111,411,411,511,5
1507,84,01359215,315,315,815,8
2008,44,01409719,819,820,520,5
2509,04,014510229,229,230,030,0
3009,64,015010736,536,037,537,5
35010,25,015511243,046,0
40010,85,016011752,157,156,061,0
50012,05,017012774,889,878,593,0
60013,25,0180137104,1128,1108,0135,1
70014,46,0190147140,2154,2
80015,66,0200157189,2208,2
900*16,86,0210167257,2280,2
100018,06,0220177317,1348,1
1200*20,46,0240197437,6499,6
PN 10PN 16PN 10PN 16PN 10PN 16

* по запросу
z стандартный размер для встраивания
-/+ разность длины при задвигании
S толщина стенок отливки
S толщина облицовки цементным раствором

Деталь выполнена по DIN EN 545. Тип EU из высокопрочного чугуна (ВЧ).
Сальниковая муфта другие ступени давления – по запросу!

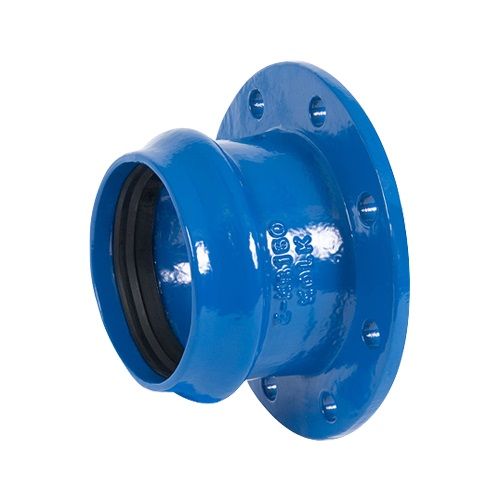

Патрубок ПФР фланец-раструб

Деталь выполнена по DIN EN 12842, фланец по DIN EN 1092-2. Тип патрубка E-KS из высокопрочного чугуна (ВЧ).

  • Эпоксидное порошковое покрытие по DIN EN 14901 / DIN 3476;
  • Внутреннее эмалирование по DIN 3475.

DN*

d



L

Размеры в [мм]

t

s

Масса, кг PN 10/16

80

90,7

     110

15

7,0

4,5

100

110,8

     115

15

7,3

6,8

125/140

141,0

     130

20

7,4

7,2

150

161,1

     150

35

7,5

10,0

200

226,5

     185

40

8,0

15,7

250

281,8

     210

50

9,0

24,4

300

316,9

     240

60

9,6

30,6

* другие размеры – по запросу
