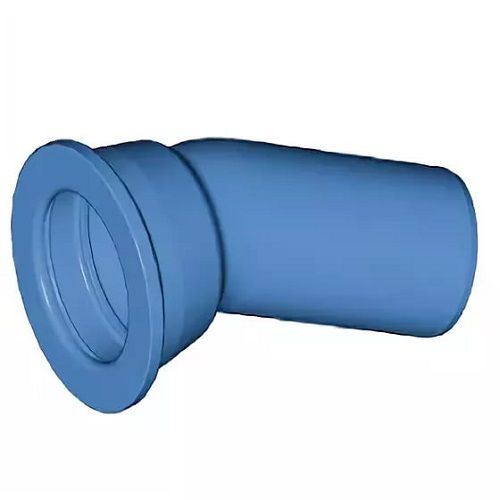

Отвод Keulahutte раструб-гладкий конец используется для соединения деталей с конфигурацией направленности трубопровода из ВЧШГ. Присоединяемые к колену детали из ВЧШГ могут обладать гладкое завершение или раструбное окончание.

Отводы ОРГ Keulahutte сделаны из высокопрочного чугуна (ВЧШГ), по FGR 70. Условный проход выпускаемых фитингов находится в диапазоне DN 80 – DN 200.

На всех шагах изготовления ВЧШГ фитингов, компания Keulahutte выполняет мониторинг качества с привлечением независимого аудита. Изделия, предусмотрены для питьевой воды и газовых систем, сертифицированы Германской водоснабжения (DVGW) сообразно GW 337.

Защитные покрытия ОРГ Keulahutte:

  • эпоксидное порошковое покрытие по DIN EN 14901 с минимальной толщиной слоя > 250 микрон;
  • внутренняя облицовка цементным раствором;
  • внутреннее и наружное эмалевое покрытие по DIN 51178;
  • покрытие грунтовкой (Фриацинк) – по запросу;
  • TYT — TYTON (Тайтон) — вставная муфта по DIN  28603.

Отвод раструб-гладкий конец 11 ¼°





Размеры в [мм]



Масса отливки

DN

S₁

S₂

b₁

b₂

кг = TYT

80

7,0

4

30

240

7 , 1

100

7,2

4

33

243

8 , 6

125

7,5

4

36

261

12 , 0

150

7,8

4

40

284

15 , 9

200

8,4

4

46

311

23 , 5

S₁     толщина стенок отливки

S₂     толщина облицовки цементным раствором

Отвод раструб-гладкий конец 22 ½°





Размеры в [мм]



Масса отливки

DN

S₁

S₂

b₁

b₂

кг = TYT

80

7,0

4

38

248

7 , 2

100

7,2

4

43

253

8 , 7

125

7,5

4

49

274

12 , 3

150

7,8

4

55

299

16 , 6

200

8,4

4

66

331

24 , 6

S₁      толщина стенок отливки

S₂      толщина облицовки цементным раствором

Отвод раструб-гладкий конец 30°





Размеры в [мм]



Масса отливки

DN

S₁

S₂

b₁

b₂

кг = TYT

80

7,0

4

44

253

7 , 4

100

7,2

4

50

260

8 , 8

125

7,5

4

57

283

12 , 6

150

7,8

4

65

309

16 , 7

200

8,4

4

80

345

25 , 4

S₁     толщина стенок отливки

S₂     толщина облицовки цементным раствором

Отвод раструб-гладкий конец 45°





Размеры в [м м]



Масса отливки

DN

S₁

S₂

b₁

b₂

кг = TYT

80

7,0

4

55

265

7 , 6

100

7,2

4

65

274

9 , 3

125

7,5

4

76

301

13 , 2

150

7,8

4

87

331

17 , 2

200

8,4

4

109

374

26 , 9

S₁      толщина стенок отливки

S₂      толщина облицовки цементным раствором

Отвод раструб-гладкий конец 90°





Размеры в [м м]



Масса отливки

DN

S₁

S₂

b₁

b₂

кг = TYT

80

7,0

4

102

312

8 , 5

100

7,2

4

123

333

11 , 0

125

7,5

4

149

374

15 , 7

150

7,8

4

175

419

20 , 1

200

8,4

4

226

491

33 , 5

S₁     толщина стенок отливки

S₂     толщина облицовки цементным раствором
