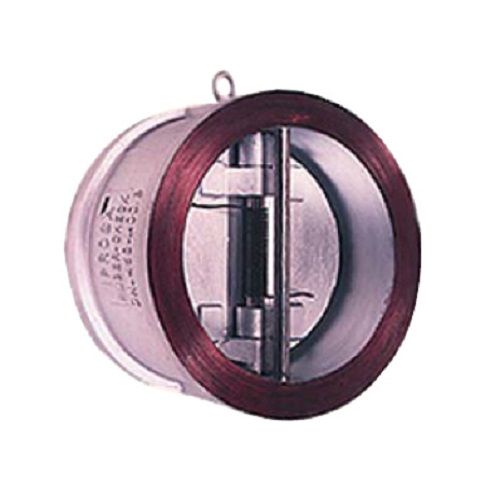

Обратный клапан Belgicast со сдвоенными пластинами

Обратный клапан Belgicast со сдвоенными пластинами

Клапан Belgicast вафельного типа обеспечен сдвоенными пластинами, в гнездах каких размещается металлическое либо резиновое уплотнение.

Обратный клапан со сдвоенными пластинами выпускается в ассортименте относительных диаметров от 50 по 1200 мм и имеет возможность использоваться на сетях разного назначения при работе с различными типами сред.

Позиция для установки имеет возможность быть произвольной, а спектр температур составляет от -25 по +25 градусов Цельсия.
Обратный клапан включается бесшумно и надежно за счет присутствия пружин. Рабочее давление среды имеет возможность достигать максимума в 250 бар. От ржавчины клапан Belgicast защищен нанесенным эпоксидным покрытием. Пластины и корпус выполняются из углеродистой стали, сплавов, нержавейки, дюплекса и т. д. Отбор материала находится в зависимости от области внедрения.

Работа клапана:

  • Сдвоенные пластины открываются под давлением, создаваемым насосом и закрываются (при этом срабатывают вспомогательные пружины) под воздействием водяного столба автоматически после
    того как произошла остановка насоса;
  • При установке обратного клапана после насоса по возможности производите монтаж как можно дальше от сужений и отводов трубопровода. Рекомендуется устанавливать клапан после прямого
    отрезка трубы длиной в 5 раз больше её диаметра.

Maтериалы конструкции:

  • Корпус и пластины: углеродистая сталь, сплавы, нержавеющая сталь, дюплекс и т. д.;
  • Оси: AISI-304, AISI-316;
  • Пружины: AISI-302, AISI-316, Monel 400 , INCONEL-X;
  • Уплотнение гнёзд пластин – нитрил, EPDM, viton или металл к металлу.

Приблизительный вес, кг

Ду Класс 125
Класс 150
PN-10
PN-16
PN-25
Класс 300
Ру-40
Класс 600
Ру-64
Ру-100
Класс 900
Ру-160
Класс 1500
Ру-250
мм дюйм
50 2 2.5 2.5 3 6 6.5
65 4 4 4.5 7 7
80 3 5.5 5.5 6 12.5 13
100 4 7 7.5 10 16 18
150 6 15 17 38 50 50
200 8 30 34 65 85 85
250 10 42 50 100 130 140
300 12 74 80 140 165 180
350 14 80 140 160 360
400 16 120 180 260 450
450 18 160 250 390 620
500 20 180 330 600 780
600 24 260 500 920
750 30 500 950
800 32 620 1000
900 36 780 1500
1000 42 1200 2500
1200 48 2000

Технические характеристики обратного клапана со сдвоенными пластинами: PDF формат
