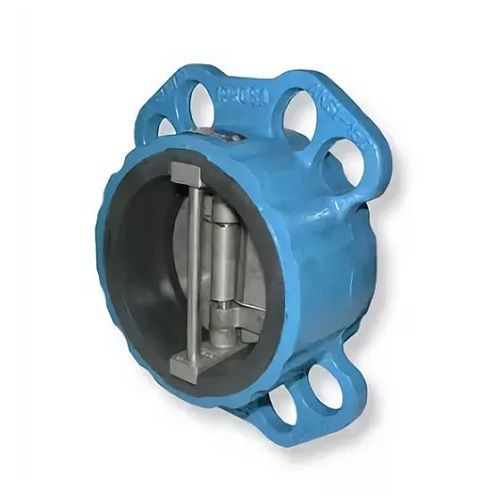

Обратный клапан Belgicast «Ruber-Check»

Обратный клапан Belgicast «Ruber-Check»

Особенностями предоставленного вида арматуры от компании Belgicast считается отсутствие заглушек, внешних и внутренних отверстий, а также внутренние детали кассетного типа.

Обратный клапан «Ruber-Check» не нуждается в уплотнительных межфланцевых кольцах или прокладках, производится в диаметрах от 40 до 300 мм. Рабочее давление сети может составить 6, 10 или 16 бар.

Материалами для изготовления корпуса клапана «Ruber-Check» могут служить нержавеющая сталь или серый чугун. Оси, пружины, зажимы и другие детали производятся из нержавеющей стали.

Уплотнительными материалами являются эластичные и прочные синтетические каучуки, рассчитанные на применение в сетях горячей или холодной воды.

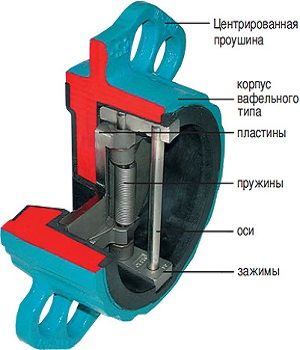

Модель EMG:

  • Центрированные проушины для межфланцевой установки: Pу 6, Pу 10, Pу 16, ANSI 150, BS Table E/D, JIS 5K/10K;
  • Проходное сечение покрыто NBR или EPDM;
  • Легкозаменяемые внутренние детали кассетного типа (пластины, ось, пружины);
  • Не нуждается в межфланцевых уплотнительных кольцах (прокладках);
  • Отсутствие внешних отверстий, каких-либо отверстий или
    заглушек внутри.
Обратный клапан Belgicast «Ruber-Check»

Размеры обратного клапана «Ruber-Check»

мм дюйм B C E F G
40 33 43 8 23.5 15
50 2 43 49 10 29 21
65 46 64 14 35.5 22
80 3 64 70 11 42 30
100 4 64 91 21 51.5 30
125 5 70 125 38 66 32
150 6 76 148 47 77 32
200 8 89 200 64 101 35
250 10 114 240 78 129 48
300 12 114 300 103 158 50

Арт. Корпус Пружины Оси Пружины Зажимы
105 Серый чугун Нержавеющая сталь AISI 316 Нержавеющая сталь AISI 304 Нержавеющая сталь AISI 302 NBR
701 EPDM
177 Ковкий чугун NBR
718 EPDM

Примечание:

  • Составные части: Арт. 177 и 718 для диаметров Ду40/65
  • Составные части: 105 и 701 для диаметров Ду80/300 для других материалов оси или пружин делайте запрос.

Параметры рабочей среды — жидкости:

  • Maксимально допустимое рабочее давление: 16 бар;
  • Максимальная рабочая температура для уплотнения NBR составляет 80°С, для EPDM = 120°С.
