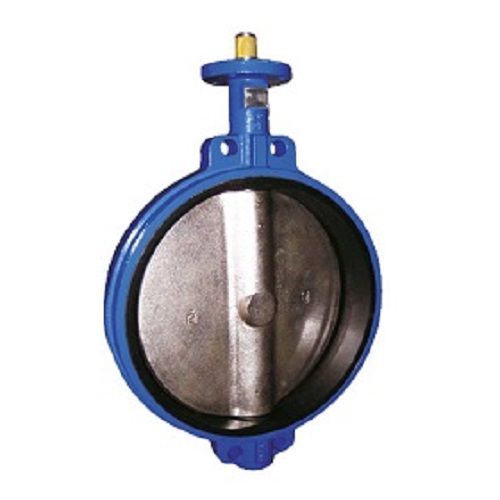

Облегченный дисковый затвор Belgicast межфланцевого типа

Облегченный дисковый затвор Belgicast межфланцевого типа

Облегченный межфланцевый затвор компании Belgicast имеет крепкий, однако легкий корпус из силумина. Дисковый запирающий механизм продукта исполнен из чугуна либо латуни.

Благодаря применению данных материалов затвор существенно легче при той же прочности. В качестве седлового уплотнения используется каучук EPDM.

Для продуктов диаметром до 100 мм уплотнитель вулканизируется. Затворы облегченные, чей диаметр превосходит 100 мм, оснащены сменяемым уплотнением, что очень комфортно при эксплуатации облегченных затворов.

Диапазон диаметров колеблется от 32 по 300 мм, и этого вполне достаточно для обслуживания передовых трубопроводов. Предоставленная арматура Belgicast межфланцевого типа имеет возможность использоваться в сетях чистой воды, прохладной либо горячей, с рабочим давлением 10 бар.

Затвор облегченный межфланцевого типа Belgicast
Наименование Материал
1 Корпус Силумин
2 Диск Латунь (DN 32 – 100) / Чугун GGG-40 (DN 125 — 200)
3 Седловое уплотнение* EPDM
4 Шпиндель Сталь AISI-420
5 Шайба Сталь
6 Верхний подшипник Нейлон + сталь S2Mo
7 Нижний подшипник Сталь + ПТФЭ
8 Уплотнительное кольцо круглого сечения NBR
9 Пружинное кольцо Сталь

* Уплотнение вулканизировано на затворах до DN 100. Затворы свыше DN 100 имеют заменяемое уплотнение.

Технические характеристики затвора облегченного межфланцевого типа Belgicast
DN A B E(1) I SW Верхний фланец
d3 d4 ISO 5211
32 181 125 33 22 11 50 6,5 F05
40 181 125 33 22 11 50 6,5 F05
50 202 140 43 22 11 50 6,5 F05
65 225 156 46 21 11 50 6,5 F05
80 253 161 46 21 11 50 6,5 F05
100 288 181 52 21 11 50 6,5 F05
125 310 195 56 20 14 70 8,5 F07
150 340 210 56 22 14 70 8,5 F07
200 394 237 60 22 17 70 8,5 F07
