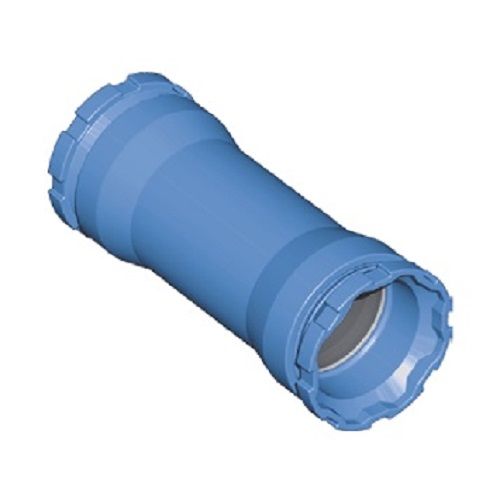

Надвижные муфты с резьбовым соединением Keulahutte

Надвижные муфты с резьбовым соединением Keulahutte

Для соединения сразу нескольких участков трубопровода в единичную инженерную магистраль в работе употребляется такое произведение, как муфта надвижная Keulahutte с резьбовым соединением, стоимость на которую сравнимо низка.

Надвижные муфты с резьбовым соединением Keulahutte творят непроницаемую вязку располагающихся рядом труб, нисколько никак не нарушая их целостности и обеспечивая неплохую охрану от коррозии.

Защитные покрытия:

  • эпоксидное порошковое покрытие по DIN EN 14901  с минимальной толщиной слоя > 250 микрон;
  • внутренняя облицовка цементным раствором;
  • внутреннее и наружное эмалевое покрытие по DIN 51178;
  • покрытие грунтовкой (Фриацинк) – по запросу.





Размеры в [мм]



Масса отливки [кг]

DN

S₁

S₂

L

SMU¹⁾

STO²⁾

80

7,0

4,0

160

7,7

100

7,2

4,0

160

9,7

125

7,5

4,0

165

12,5

150

7,8

4,0

165

15,2

200

8,4

4,0

170

22,2

250

9,0

4,0

175

30,0

300

9,6

4,0

180

38,2

400

10,8

5,0

190

57,5

500²⁾

12,0²⁾

5,0²⁾

200²⁾

78 , 0

600²⁾

13,2²⁾

5,0²⁾

210²⁾

102,0

¹⁾ SMU = резьбовая муфта по DIN 28601 (по желанию с защитой от сдвига)

²⁾ STO  = сальниковая муфта по DIN 28602

S₁ толщина стенок отливки

S₂ толщина облицовки цементным раствором

Допустимое рабочее давление (PFA) для резьбовых и сальниковых муфтовых соединений составляет 16 бар – более высокие значения давления по запросу.
