Фланцевые переходы Keulahutte

Фланцевые переходы Keulahutte

Почти все, на 1-ый взор малозначительные детали из из высокопрочного чугуна, на самом деле имеют огромное значение и используются фактически во всех секторах экономики индустрии. Этак, переход фланцевый употребляется тогда, когда нужно объединить меж собой трубы разного поперечника.

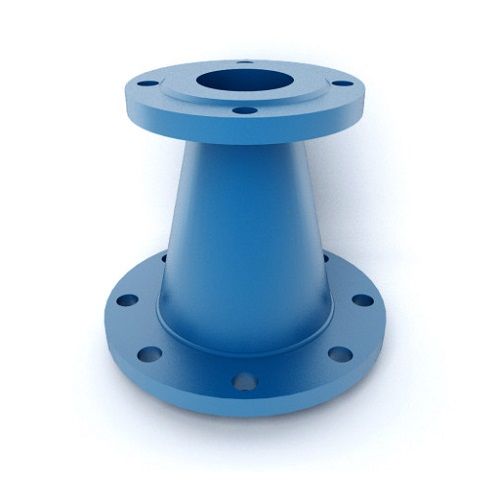

Переходы фланцевые Keulahutte выполненны по DIN EN 545. Тип FFR из высокопрочного чугуна (ВЧ).

Переход чугунный фланцевый владеет хорошей стабильностью к завышенной влаги, ржавчины и иным негативным наружным действиям, коим традиционно подвергаются трубопроводы. Данные свойства совершают чугунные фланцевые переходы Keulahutte безупречным решением для применения в качестве связывающего звена меж наземными либо подземными трубопроводами. Еще произведение характеризуется завышенной износостойкостью и огромным сроком эксплуатации, будто готовит его совсем знаменитым во многих государствах.

Защитные покрытия:

  • эпоксидное порошковое покрытие по DIN EN 14901 с минимальной толщиной слоя > 250 микрон;
  • внутренняя облицовка цементным раствором;
  • внутреннее и наружное эмалевое покрытие по DIN 51178;
  • покрытие грунтовкой (Фриацинк) – по запросу.





L











Масса отливки [кг] ≈



DN

DN₂

мм

S₁

S₂

S₃

S₄

PN 10

PN 16

PN 25

PN 40

50* **

40

200









7,0

7,0

7,0

7 , 0

65* **

40

200









8,0

8,0

8,0

8 , 0



50

200









9,0

9,0

9,0

9 , 0

80

40*

200

7,0

7,0

4,0

4,0

6,6

6,7

6,7

6 , 7



50

200

7,0

7,0

4,0

4,0

7,2

7,3

7,3

7 , 3



65

200

7,0

7,0

4,0

4,0

7,9

8,0

7,9

7 , 9

100

 40*

200

7,2

7,0

4,0

4,0

11,5

11,5

12,1

12 , 1



50

200

7,2

7,0

4,0

4,0

8,1

8,1

8,6*

8 , 6*



65

200

7,2

7,0

4,0

4,0

8,7

8,7

9,1*

9 , 1*



80

200

7,2

7,0

4,0

4,0

9,3

9,4

9,9*

9 , 9*

125

40*

280

7,5

7,0

4,0

4,0

19,0

19,0

19,9

19 , 9



50*

290

7,5

7,0

4,0

4,0

12,3

12,3

13,2

13 , 2



65*

305

7,5

7,0

4,0

4,0

13,2

13,2

14,2

14 , 2



80

200

7,5

7,0

4,0

4,0

10,5

10,6

11,2*

12 , 5*



100

200

7,5

7,2

4,0

4,0

11,3

11,3

12,4*

13 , 7*

150

40*

331

7,8

7,0

4,0

4,0

15,2

15,2

16,2

16 , 2



50*

341

7,8

7,0

4,0

4,0

15,8

15,8

16,8

16 , 8



80

200

7,8

7,0

4,0

4,0

12,0

12,0

13,0

15 , 1



100

200

7,8

7,2

4,0

4,0

12,8

12,8

14,3

16 , 4



125

200

7,8

7,5

4,0

4,0

14,0

14,0

15,6

19 , 0

200

80

300

8,4

7,0

4,0

4,0

17,9

17,7

19,8*

25 , 1*



100

300

8,4

7,2

4,0

4,0

18,9

18,6

21,5

26 , 5



125

300

8,4

7,5

4,0

4,0

20,5

20,0

23,0*

29 , 5*



150

300

8,4

7,8

4,0

4,0

21,9

21,9

24,9

32 , 4

250

80

300

9,0

7,0

4,0

4,0

26,4

26,0

29,8

40 , 3



100

300

9,0

7,2

4,0

4,0

28,5

28,1

32,4

42 , 9



125**

300

9,0

7,5

4,0

4,0

41,0

40,5

45,0

56 , 5



150

300

9,0

7,8

4,0

4,0

44,0

43,5

48,5*

60 , 5*



200

300

9,0

8,4

4,0

4,0

30,6

30,1

36,1

51 , 5





L











Масса отливки [кг] ≈



DN

DN₂

мм

S₁

S₂

S₃

S₄

PN 10

PN 16

PN 25

PN 40

300

100

300

9,6

7,2

4,0

4,0

36,2

35,2

41,7

57 , 2



150

300

9,6

7,8

4,0

4,0

33,0

32,5

38,0*

55 , 0*



200

300

9,6

8,4

4,0

4,0

35,9

35,4

42,9*

63 , 9*



250

300

9,6

9,0

4,0

4,0

40,8

39,8

49,3*

74 , 8*

350*

   200**

300

10,2

8,4

5,0

4,0

51,0

69,0

103,0*

127,0*



250

300

10,2

9,0

5,0

4,0

44,4

46,9

59,4

90 , 4



300

300

10,2

9,6

5,0

4,0

49,7

52,2

66,2

103,2

400

      200* **

300

10,8

8,4

5,0

4,0

45,6

50,5

63,5

98 , 0



250

300

10,8

9,0

5,0

4,0

49,1

54,6

69,6

113,1*



300

300

10,8

9,6

5,0

4,0

54,4

59,4

76,4

125,9*



 350*

300

10,8

10,2

5,0

5,0

58,1

66,6

86,1

141,1

500

300

600

12,0

9,6

5,0

5,0

150,0

163,0

181,0*

229,5*



      350* **

600

12,0

10,2

5,0

5,0

160,0

178,0

198,0

253,0



400

600

12,0

10,8

5,0

5,0

109,6

130,6

153,6*

220,6*

600

400

600

13,2

10,8

5,0

5,0

210,0

242,0

268,0

354,0*



 500*

600

13,2

12,0

5,0

5,0

148,5

189,5

216,5

302,5

700*

   500**

600

14,4

12,0

6,0

5,0

281,0

311,0

358,0





600

600

14,4

13,2

6,0

5,0

195,4

236,4

285,4



800*

   600**

600

15,6

13,2

6,0

5,0

368,0

414,0

477,0





700

600

15,6

14,4

6,0

5,0

250,3

284,3

368,3



900*

   700**

600

16,8

14,4

6,0

6,0

458,0

497,0

592,0





   800**

600

16,8

15,6

6,0

6,0

308,2

352,2

461,2



1000*

   800**

600

18,0

15,6

6,0

6,0

570,0

631,0

758,0





900

600

18,0

16,8

6,0

6,0

373,2

438,2

576,2



1200*

1000

600

20,4

18,0

6,0

6,0

494,0

600,0

777,0



*      по запросу

**    по заводскому стандарту

S₁, S₂ толщина стенок отливки  с минимальной толщиной слоя > 250 микрон

S₃, S₄ толщина облицовки
