Фланцевые кресты Keulahutte

Фланцевые кресты Keulahutte

Как указывает глобальная и российская практика возведения и эксплуатации трубопроводов, высокопрочный чугун считается несомненным победителем по собственным эксплуатационным качествам и долговременному сроку службы.

Ни одни трубы из остальных которые были использованы никак не прослужат дольше, нежели чугунные, чей срок эксплуатации составляет по 100 лет. Таковыми ведь свойствами владеют и фланцевые кресты для соединения частей трубопровода.

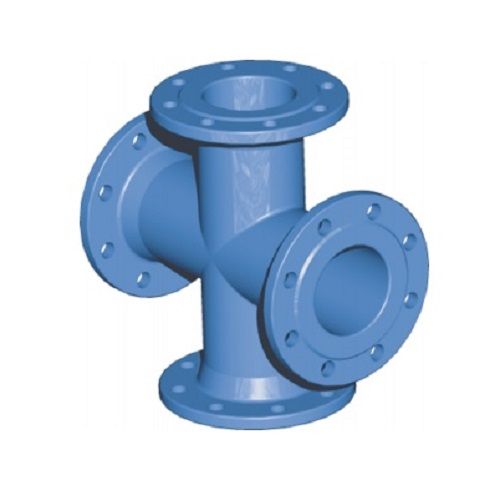

Фланцевые кресты Keulahutte — это фасонная часть трубопровода, предназначенная для соединения труб крест-крест-накрест с поддержкою ответных фланцев. Аббревиатура продукта — «КФ». Фланцевый крест бывает чугунным либо стальным. В маркировке продуктов 1-ая цифра показывает на калибр в милиметрах относительного прохода (Ду) труб одной магистрали, 2-ая — калибр иной магистрали, пересекающей первую.

Защитные покрытия:

  • эпоксидное порошковое покрытие по DIN EN 14901  с минимальной толщиной слоя > 250 микрон;
  • внутренняя облицовка цементным раствором;
  • внутреннее и наружное эмалевое покрытие по DIN 51178;
  • покрытие грунтовкой (Фриацинк) – по запросу.





Размеры в [мм]



Масса отливки [кг] ≈

DN

S₁

S₂

L

h

PN 10

PN 16

   80/80

8,1

4,0

330

165

20

20

100/100

8,4

4,0

360

180

26

26

150/150

9,1

4,0

440

220

39

39

200/200

9,8

4,0

520

260

58

58

300/300

11,2

4,0

800

400

155

160

400/400

12,6

6,0

900

450

218

225

Другие условные проходы – по запросу

S₁ толщина стенок отливки

S₂ толщина облицовки цементным раствором
