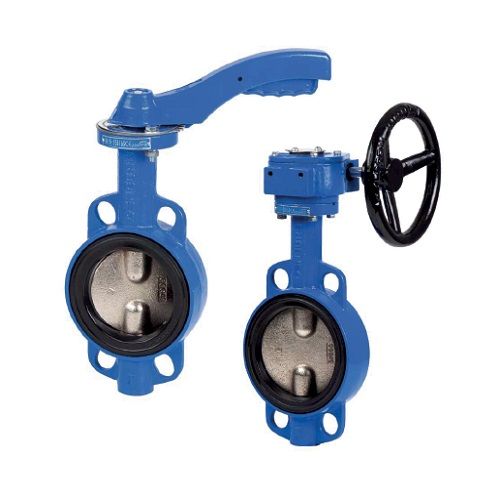

Дисковые затворы Belgicast межфланцевого типа DN 32 - 300

Дисковые затворы Belgicast межфланцевого типа DN 32 — 300

Межфланцевый затвор от компании Belgicast производится в диаметрах от 32 по 300 мм.

Изделие рассчитано на применение в сетях чистой воды с температурой среды от -40 до +120 градусов по Цельсию и способно выдерживать рабочее давление в 10 или 16 бар.

Межфланцевая установка затвора выполняется с применением фланцев, соответствующих стандарту, включая ГОСТ.

Межфланцевый затвор выполнен из прочного чугуна. Дисковый запирающий механизм изготовлен из нержавеющей стали или чугуна GGG-40.

Надежное седловое уплотнение производится из синтетического каучука – обычного или термостойкого, для применения в сетях отопления или ГВС.

Также в качестве уплотнительных материалов применяется эластомер.

Затвор межфланцевого типа Belgicast DN 32 - 300
Наименование Материал
1 Корпус Чугун GGG-40
2 Диск Чугун GGG-40 / Сталь CF8M
3 Седловое уплотнение EPDM / NBR
4 Шпиндель Сталь AISI-420
5 Нижняя ось
6 Верхний подшипник Сталь и ПТФЭ (DN 32 — 200)
/ Бронза B-62 (DN 250 — 300)
7 Нижний подшипник
Наименование Материал
8 Уплотнительное кольцо круглого сечения NBR
9 Штифт Сталь
10 Стопор
11 Шайба
12 Пружинное кольцо
Технические характеристики затвора межфланцевого типа Belgicast DN 32 - 300
DN A B E(1) I SW Верхний фланец
d3 d4 ISO 5211
32 181 125 33 22 11 50 6,5 F05
40 181 125 33 22 11 50 6,5 F05
50 202 140 43 22 11 50 6,5 F05
65 225 156 46 21 11 50 6,5 F05
80 253 161 46 21 11 50 6,5 F05
100 288 181 52 21 11 50 6,5 F05
125 310 195 56 20 14 70 8,5 F07
150 340 210 56 22 14 70 8,5 F07
200 394 237 60 22 17 70 8,5 F07
250 464 262 68 28 22 102 11 F10
300 540 300 78 28 22 125 14 F12
