Чугунный крест раструбный

Для выполнения разветвлений под углом 90 градусов в напорных трубопроводах успешно применяется соединительный фитинг – чугунный крест раструбный КР. Внешне этот соединительный элемент представляет собой крестовину, имеющую так называемые раструбы или расширения на концах.

Категория: Кресты

Описание
Оставьте заявку онлайн

Описание

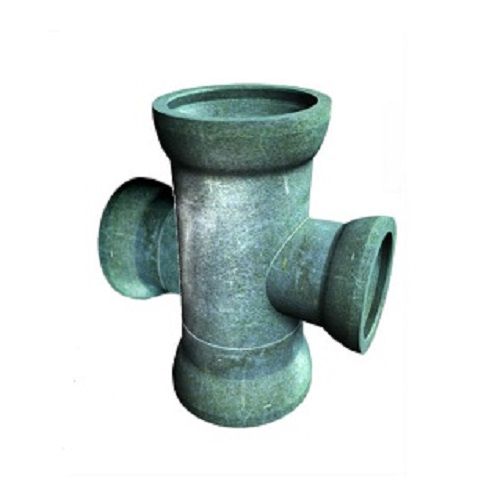

Крест раструбный чугунный КР

Конструкционная особенность данного фитинга позволяет даже при отсутствии сварки выполнить качественное соединение путем вставки гладких концов основной магистрали в раструбы чугунного креста КР. Уплотнительная манжета из специальной резины обеспечивает необходимую герметичность. Так как ВЧШГ обладает вязкостью и способностью создавать неразъемное соединение, крест чугунный раструбный не нуждается в последующем контроле. В процессе эксплуатации выдерживает сверхнормативные нагрузки.

Сфера применения чугунный крест КР достаточно обширна. Его применяют в водонапорных и газонапорных магистралях, нефтегазовой промышленности, в химической отрасли, в сфере жилищно-коммунального хозяйства. Внутренне покрытие из экологически чистых материалов и рекомендуется для длительной эксплуатации в инженерных сетях, транспортирующих питьевую воду. Особо прочное внешнее антикоррозионное покрытие гарантирует срок службы не менее 50 лет.

Характеристики чугунного креста КР

Наименование	I₂	I₃	S	S₁	D_H	Вес	Манжеты
Крест раструбный КР 100 х 100	150	150	10	10	118	45,1 кг	4
Крест раструбный КР 150 х 100	150	150	11	10	170	58,7 кг	2+2
Крест раструбный КР 150 х 150	200	200	11	11	170	79,9 кг	4
Крест раструбный КР 200 х 100	200	200	13	10	222	84,5 кг	2+2
Крест раструбный КР 200 х 150	200	200	13	11	222	96,2 кг	2+2
Крест раструбный КР 200 х 200	250	250	13	13	222	125 кг	4
Крест раструбный КР 250 х 100	200	200	14	10	274	106,1 кг	2+2
Крест раструбный КР 250 х 150	200	250	14	11	274	122,4 кг	2+2
Крест раструбный КР 250 х 200	250	250	14	13	274	146,4 кг	2+2
Крест раструбный КР 250 х 250	250	250	14	14	274	164,4 кг	4
Крест раструбный КР 300 х 100	200	250	15	10	326	134,4 кг	2+2
Крест раструбный КР 300 х 150	200	250	15	11	326	145,2 кг	2+2
Крест раструбный КР 300 х 200	250	250	15	13	326	186 кг	2+2
Крест раструбный КР 300 х 250	300	250	15	14	326	152,4 кг	2+2
Крест раструбный КР 300 х 300	300	300	15	15	326	230,4 кг	4
Крест раструбный КР 400 х 100	200	300	17	10	429	194,4 кг	2+2
Крест раструбный КР 400 х 150	250	300	17	11	429	223,2 кг	2+2
Крест раструбный КР 400 х 200	250	300	17	13	429	235,2 кг	2+2
Крест раструбный КР 400 х 300	300	300	17	15	429	286,8 кг	2+2
Крест раструбный КР 400 х 400	300	350	17	17	429	368,4 кг	4
Крест раструбный КР 500 х 100	200	350	19	10	532	268,8 кг	2+2
Крест раструбный КР 500 х 150	250	350	19	12	532	303,6 кг	2+2
Крест раструбный КР 500 х 200	250	350	19	13	532	315,6 кг	2+2
Крест раструбный КР 500 х 250	250	350	19	14	532	325,2 кг	2+2
Крест раструбный КР 500 х 300	300	350	19	15	532	366 кг	2+2
Крест раструбный КР 500 х 400	400	400	19	17	532	453,6 кг	2+2
Крест раструбный КР 500 х 500	400	400	19	19	532	530,4 кг	4
Крест раструбный КР 600 х 150	250	400	21	14	635	405,6 кг	2+2
Крест раструбный КР 600 х 200	250	400	21	14	635	414 кг	2+2
Крест раструбный КР 600 х 250	300	400	21	14	635	460,8 кг	2+2
Крест раструбный КР 600 х 300	300	400	21	15	635	474 кг.	2+2
Крест раструбный КР 600 х 400	400	450	21	17	635	598,8 кг	2+2
Крест раструбный КР 600 х 500	400	450	21	19	635	652,8 кг	2+2
Крест раструбный КР 600 х 600	450	450	21	21	635	756 кг	4
Крест раструбный КР 700 х 150	250	450	24	16	738	534 кг.	2+2
Крест раструбный КР 700 х 200	250	450	24	16	738	542,4 кг.	2+2
Крест раструбный КР 700 х 250	300	450	24	16	738	600 кг.	2+2
Крест раструбный КР 700 х 300	300	450	24	16	738	612 кг.	2+2
Крест раструбный КР 700 х 400	400	500	24	17	738	752,4 кг	2+2
Крест раструбный КР 700 х 500	400	500	24	19	738	800,4 кг	2+2
Крест раструбный КР 700 х 600	500	500	24	21	738	952,8 кг	2+2
Крест раструбный КР 700 х 700	550	550	24	24	738	1142,4 кг	4
Крест раструбный КР 800 х 200	300	500	26	18	842	730,8 кг	2+2
Крест раструбный КР 800 х 250	300	500	26	18	842	741,6 кг	2+2
Крест раструбный КР 800 х 300	300	550	26	18	842	769,2 кг.	2+2
Крест раструбный КР 800 х 400	400	550	26	18	842	914,4 кг	2+2
Крест раструбный КР 800 х 500	500	550	26	19	842	1069,2 кг	2+2
Крест раструбный КР 800 х 600	500	550	26	21	842	1122 кг	2+2
Крест раструбный КР 800 х 700	600	550	26	24	842	1323,6 кг	2+2
Крест раструбный КР 800 х 800	600	600	26	26	842	1476 кг	4
Крест раструбный КР 900 х 200	300	550	28	20	945	903,6 кг	2+2
Крест раструбный КР 900 х 250	300	550	28	20	945	916,8 кг.	2+2
Крест раструбный КР 900 х 300	300	600	28	20	945	943,2 кг	2+2
Крест раструбный КР 900 х 400	400	600	28	20	945	1112,4 кг	2+2
Крест раструбный КР 900 х 500	500	600	28	20	945	1286,4 кг	2+2
Крест раструбный КР 900 х 600	500	600	28	21	945	1328,4 кг	2+2
Крест раструбный КР 900 х 700	600	600	28	24	945	1546,8 кг	2+2
Крест раструбный КР 900 х 800	600	600	28	26	945	1628,4 кг	2+2
Крест раструбный КР 900 х 900	650	650	28	28	945	1872 кг	4
Крест раструбный КР 1000 х 250	400	600	30	21	1048	1291,2 кг	2+2
Крест раструбный КР 1000 х 300	400	650	30	21	1048	1316,4 кг	2+2
Крест раструбный КР 1000 х 400	400	650	30	21	1048	1348,8 кг	2+2
Крест раструбный КР 1000 х 500	500	650	30	21	1048	1545,6 кг	2+2
Крест раструбный КР 1000 х 600	500	650	30	21	1048	1576,8 кг	2+2
Крест раструбный КР 1000 х 700	600	650	30	24	1048	1813,2 кг	2+2
Крест раструбный КР 1000 х 800	600	700	30	26	1048	1945,2 кг	2+2
Крест раструбный КР 1000 х 900	700	700	30	28	1048	2232 кг	2+2
Крест раструбный КР 1000 х 1000	700	700	30	30	1048	2380,8 кг	4
